瑞士EREM 80013C成形鉗采用高等級工具鋼材料,適用于將SOP/SOIC封裝扁平集成電路元件、連接器、功率消耗晶體管和可控硅的連接部位、扁腳彎折成90度直角,可處理寬度13mm,成型高度可調整,ESD靜電防護。
用于元件連接部位的安全彎折、成形和準備

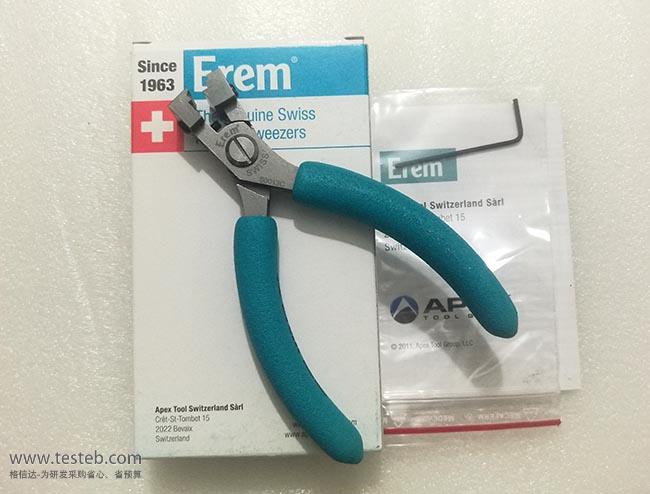

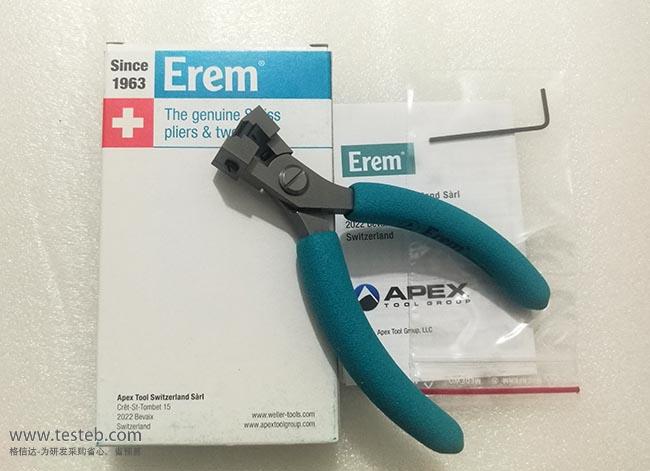

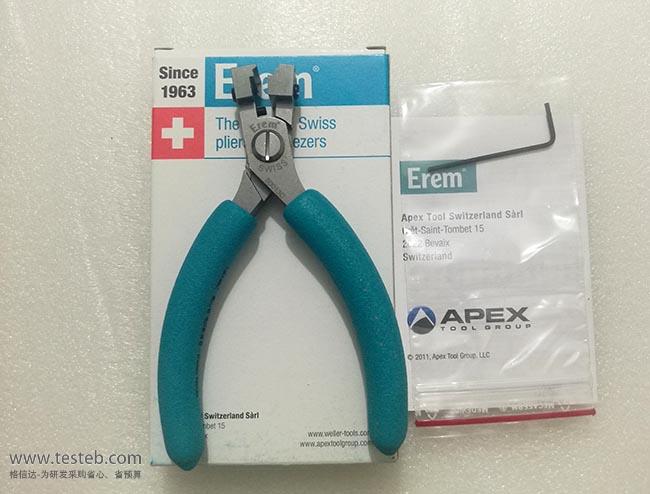

Erem恩瑞80013C成型鉗用于SOIC/SOP封裝元件、扁平集成電路、四列直引腳器件的高精度整形
用于將扁平元件、連接器、功率消耗晶體管和可控硅的連接部位彎折成90°直角
80013C成形鉗可彎折處理寬度13mm以內的扁平元件引腳,可通過六角螺絲調整成型部位高度
Erem鉗子握把形狀和特殊材料保證柔軟的手感,易用性和安全性
把手確保夾緊壓力被均勻地分布在整個手掌,能夠很快的找到最佳位置,防滑表面,達到良好的握持效果
材質為高等級工具鋼,亞光表面,靜電防護,長度120mm,重量100g
瑞士Erem 80013C成形鉗說明書http://iamabigfatstupidface.com/download/201610/EREM_80013C_809IC.pdf
Erem高精密剝線鉗:510AE、552E、552S
被動元件成型鉗:554E、554A、554TX、50788、50789Z
主動元件高精度成形鉗:500103A、500210E、500104A、80013C、809IC
IC和SMD貼片工具:505C、505BGC、505BG,808G,670EP,593AE,Erem工具箱3900KC
高精度光釬工具:552S鉗子,249SA鑷子、599FO、599TFO剪鉗
真空微操作:3000ESD[3200、3231、3303、3310Z、2044Z、2052E…]
深圳格信達科技代理商銷售瑞士Erem成形鉗、剪鉗、鑷子
型號 | 類型 | 適用元件 | 成型規格 | 備注 |
554E成型鉗 | U形成型 | 二極管、電阻、電容 | 可折彎最大引腳直徑0.7mm,U型直徑2mm | 無源元件連接區域,U形 |
554A折彎鉗 | U形 | 二極管、電阻、電容 | 可折彎最大引腳直徑0.7mm,U型直徑1.5mm | 無源元件連接區域,U形,縱向成形 |
554TX | U型 | 二極管、電阻、電容 | 可折彎最大引腳直徑0.7mm,U型直徑1.2mm | 適用于固定組件,在一次操作中即可實現兩個彎頭的成形 |
50788 | U形弧 | 二極管、電阻、電容 | 距元件3mm,U型直徑1.5mm,引腳留長最小4mm | 適用于按照剪切和彎折兩次操作達到預先確定的長度 |
50789Z | 90度成型鉗 | 二極管、電阻、電容 | 距元件2mm,外直角或內直角 | 適用于不同類型元件的剪切和彎折兩種不同的工藝 |
500103A | 90度成型鉗 | 集成元件、扁平元件和晶體管 | 距元件3~12mm,引腳寬度最大15mm | 適應于將扁平引腳元件、連接器、功率消耗晶體管、可控硅等有源元件的連接部位彎折成一定角度 |
500210E | 90度折彎成形 | TO系列元件、二極管和機械零件 | 距元件3.8~15mm,引腳寬度最大11mm | 適應于剪切和將TO系列元件、二極管和機械零件彎折的連接部位成合適角度 |
500104A | 90度折角 | T0126/T0218、T0220元件等 | 距元件3.8~15mm,中心引腳比邊緣長2.54mm | 適應于彎折TO126、T0218、T0220系列和功率消耗晶體管引腳彎成兩排90?直角 |

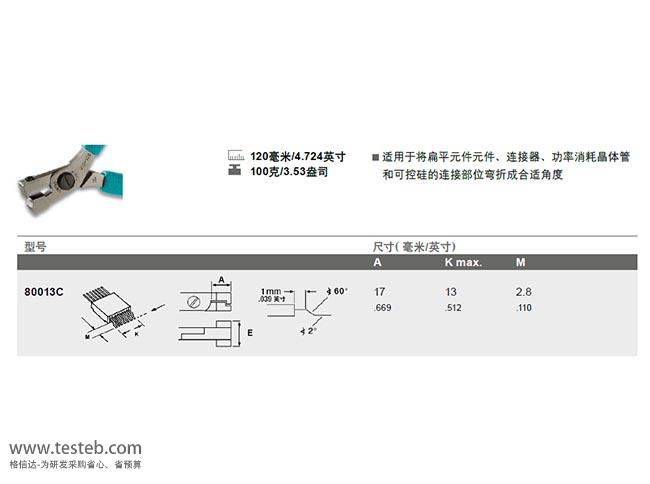

80013C | 高精度成型鉗 | 扁平元件、連接器、晶體管 | 余留引腳長度2.8mm,最大引腳寬13mm | 用于扁平集成電路、四列直引腳器件的高精度成形 |
809IC成形鉗 | DIL針腳成型鉗 | DIL引腳剪切和彎折 | 最大處理寬度25mm | 適用于將DIL引腳剪切和彎折到90度,最多可處理20個DIL引腳 |
505C起拔鉗 | 插入和拔取 | IC和SMD元件 | 14-16針腳,元件寬度300mm | 505BGC:28mm、寬300mm,505BG:28mm、寬600mm |
808G | 校直工具 | 校直連接器、DIL、IC引腳 | 鉗頭寬42mm,防靜電 | 實用校直工具,適用于校直連接器/DIL/IC引腳,最多可處理16個引腳 |
670EP剪鉗 | 高精度尖口鉗 | IC和SMD元件 | 齊平切口 | 用于尺寸最小達0.25毫米/.010英寸的SMD微型封裝連接點,也用于小于1/20”的節距 |
593AE | 高精度尖口鉗 | IC和SMD元件 | 齊平切口 | 可直接在元件上剪切DIL引腳,高密度板的解決方案 |
530E剪腳鉗 |
引腳留固定長度530E06、530E08、530E10、530E12、530E13、530E15、530E18、530E20,銅線保留分別0.6mm~2.0mm;549E剪切銅線保留1.5毫米、549E10保留1.0mm、549E12保留1.2mm切口齊平。 可調剪切保留長度 530E15A:1.2mm~6mm,573EB:0~5mm |
