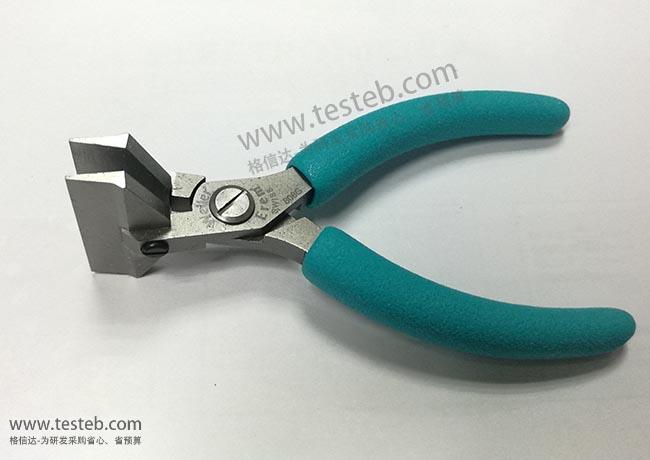

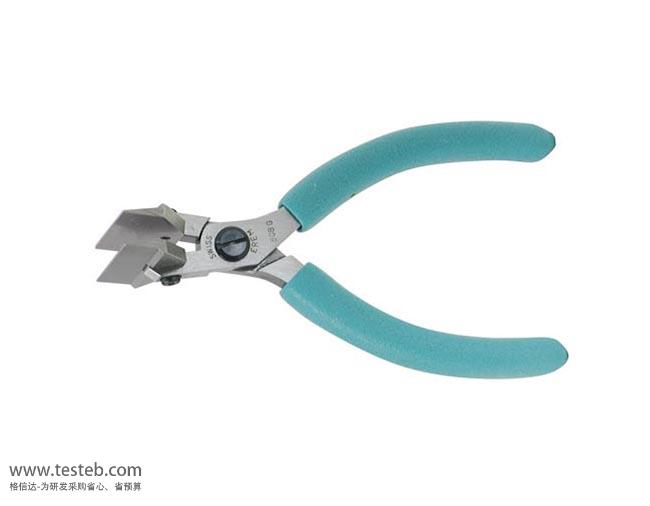

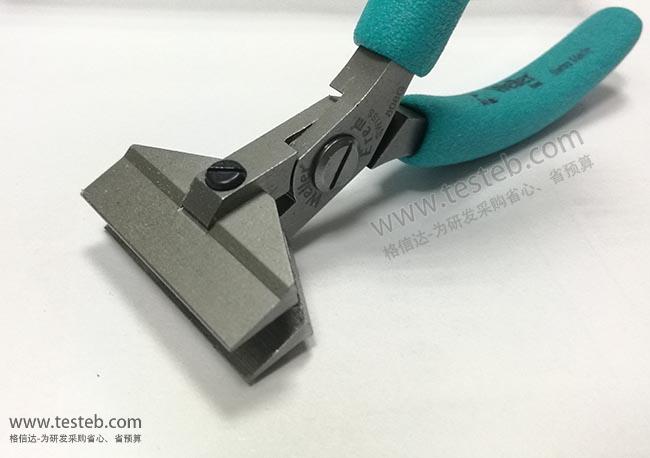

Weller-Erem 808G校直鉗用于矯正DIL/TO元件三極管五極管引腳將其壓平壓直,可將雙列直插集成電路元件兩邊引腳校直整齊,鉗子頭部寬42mm,多可處理16個引腳的元器件,此款鉗子僅適合在同一平面如上下不平、前后凹凸的壓平,如果是左右歪邊的情況需用其它工具如粗鑷子或平口鉗等單個引腳夾住回正。
瑞士恩瑞Erem 808G DIL/IC引腳校直成型鉗可用于最多16引腳的元器件邊腳校正,是精密電子制造的使用手工具。erem鉗子采用高等級工具鋼材質,啞光表面,魔力彈簧保證持久彈力,使用壽命超過100萬次操作。Weller 808G校直鉗操作舒適度和安全性,可防汗、水、油和化學品的侵蝕,ESD靜電安全,合瑞士工具Swiss Made頂級質量品質的要求。
進口EREM精密工具應用于電子、航空航天、生物、醫療、鐘表珠寶業和電信通訊設備等領域,客戶包括外資企業、高端電子制造、航空航天、科研院所/研究院、高校實驗室、連接器線纜及醫療器械配件等制造商或配套商。深圳市格信達科技是瑞士Erem代理商,提供產品選型、樣品試用、下單訂購到售后維修全程服務,幫助客戶研發采購人員快速找到優良工具、優惠價格并快速交貨。瑞士Weller-Erem 808G校直鉗可將DIL/TO元件三極管五極管引腳上下不平的部分壓平壓直,或雙列直插集成電路元件前后凹凸的引腳校直整齊,鉗子頭部寬42mm,多可處理16個引腳的元器件。Erem by Weller 808G鉗子僅適合在同一平面如上下不平、前凸后凹的引腳在水平方向壓平,如果是左右歪邊的情況需用其它工具如粗鑷子或平口鉗等單個引腳夾住回正。
型號 | 類型 | 適用元件 | 成型規格 | 備注 |
554E成型鉗 | U形成型 | 二極管、電阻、電容 | 可折彎最大引腳直徑0.7mm,U型直徑2mm | 無源元件連接區域,U形 |
554A折彎鉗 | U成型鉗 | 二極管、電阻、電容 | 可折彎最大引腳直徑0.7mm,U型直徑1.5mm | 無源元件連接區域,U形,縱向成形 |
554TX成形鉗 | U形鉗 | 二極管、電阻、電容 | 可折彎最大引腳直徑0.7mm,U型直徑1.2mm | 適用于固定組件,在一次操作中即可實現兩個彎頭的成形 |
50788成型鉗 | U型定型 | 二極管、電阻、電容 | 距元件3mm,U型直徑1.5mm,引腳留長最小4mm | 適用于按照剪切和彎折兩次操作達到預先確定的長度 |
50789Z成形鉗 | 90度成型 | 二極管、電阻、電容 | 距元件2mm,外直角或內直角 | 適用于不同類型元件的剪切和彎折兩種不同的工藝 |
500103A | 90度成型鉗 | 集成元件和功率消耗晶體管 | 距元件3~12mm,引腳寬度最大15mm | 適應于將扁平引腳元件、連接器、功率消耗晶體管、可控硅等有源元件的連接部位彎折成一定角度 |
500210E | 90度折彎 | TO系列元件、二極管和機械零件 | 距元件3.8~15mm,引腳寬度最大11mm | 適應于剪切和將TO系列元件、二極管和機械零件彎折的連接部位成合適角度 |
500104A | 90度折角 | T0126/T0218、T0220元件等 | 距元件3.8~15mm,中心引腳比邊緣長2.54mm | 適應于彎折TO126、T0218、T0220系列和功率消耗晶體管引腳彎成兩排90?直角 |
80013C | 高精度成型鉗 | 扁平元件、連接器、晶體管 | 余留引腳長度2.8mm,最大引腳寬13mm | 用于扁平集成電路、四列直引腳器件的高精度成形 |
809IC成形鉗 | DIL針腳成型鉗 | DIL引腳剪切和彎折 | 最大處理寬度25mm | 適用于將DIL引腳剪切和彎折到90度,最多可處理20個DIL引腳 |
505C起拔鉗 | 插入和拔取 | IC和SMD元件 | 14-16針腳,元件寬度300mm | 505BGC:28mm、寬300mm,505BG:28mm、寬600mm |

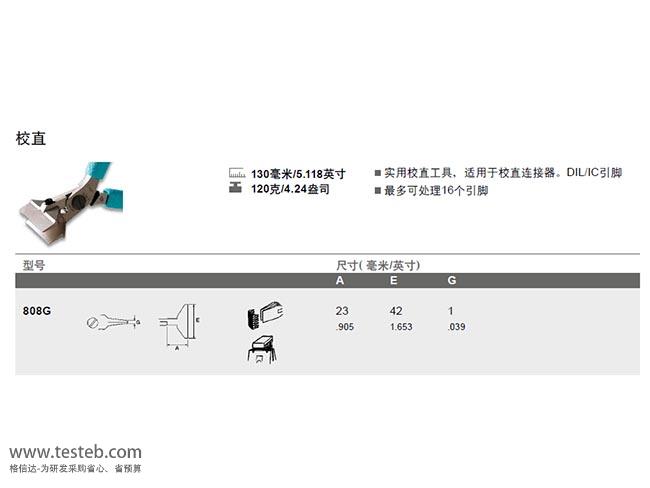

808G校直鉗 | 校直工具 | 校直連接器、DIL、IC引腳 | 鉗頭寬42mm,防靜電 | 實用校直工具,適用于校直連接器/DIL/IC引腳,最多可處理16個引腳 |
670EP | 高精度尖口鉗 | IC和SMD元件 | 齊平切口 | 用于尺寸最小達0.25毫米/.010英寸的SMD微型封裝連接點,也用于小于1/20”的節距 |
593AE | 高精度尖口鉗 | IC和SMD元件 | 齊平切口 | 可直接在元件上剪切DIL引腳,高密度板的解決方案 |
530E引腳剪鉗 |
引腳留固定長度530E06、530E08、530E10、530E12、530E13、530E15、530E18、530E20,銅線保留分別0.6mm~2.0mm;549E剪切銅線保留1.5毫米、549E10保留1.0mm、549E12保留1.2mm切口齊平。 可調剪切保留長度 530E15A:1.2mm~6mm,573EB:0~5mm |
恩瑞Erem成形鉗規格說明書http://iamabigfatstupidface.com/download/201703/Erem_ChengXingQian.pdf
