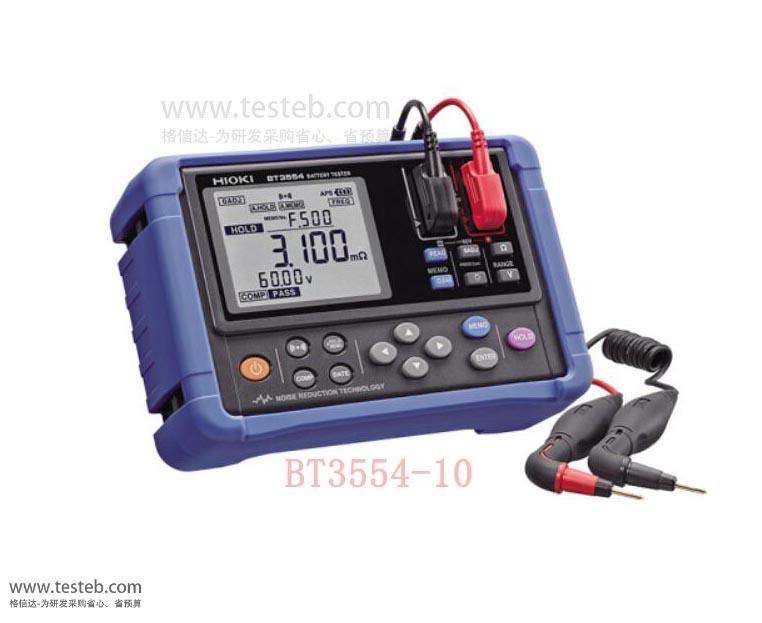

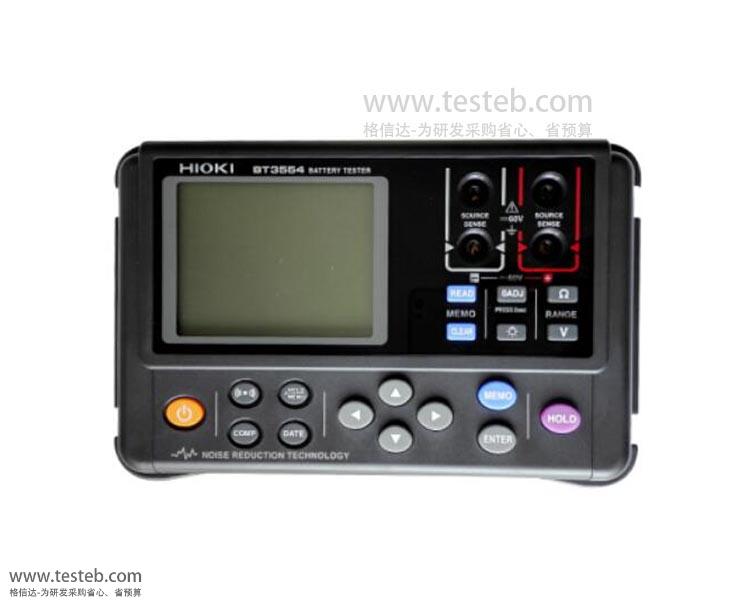

HIOKI日置BT3554-10電池測試儀配置L2020針型測試線,適用于狹窄處測量鉛蓄電池、鎳鎘、鎳氫等電池的內部電阻、電壓,即便在UPS工作的情況下也能實現穩定測量,并瞬間判斷劣化狀態,量程6V~60V、3mΩ~3Ω精度±0.8%,顯示更新率約3次/秒。
日置HIOKI BT3554-10電池測試儀使用新型L2020針型測試線,L型的形狀設計更加容易接觸電極端子,即使在狹窄處也能深入配電盤,能更快的測量多個電池。只需接觸測試探針即可輕松測量并保存數據,無需操作開關,測量值穩定后即可自動保存,從接觸測試探針到自動保存僅需2秒,快速評估UPS鉛蓄電池劣化。合格判斷的閾值因電池的制造商、種類、容量等而異,新品或合格品的電池內部電阻/ 端子電壓需要事先進行測量,使用日置BT3554-10蓄電池測試儀更快速的判斷鉛蓄電池的劣化情況。
1. 用測試探頭接觸電池正負極
2. 可以同時測量電池的內阻和正負極間的電壓(最大至 60V)

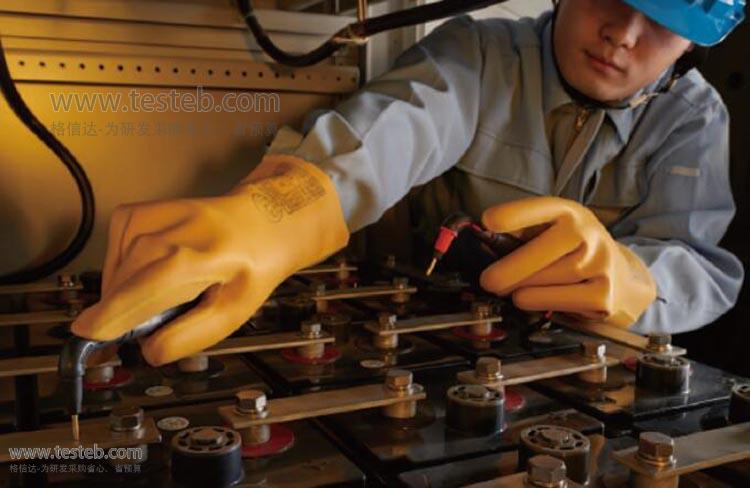

3. 將配電柜內的每個電池都分別測量,測量數據記錄在主機內存中
4. 定期進行這樣的維護
5. 密封型鉛蓄電池一旦出現劣化就可以看到內阻急劇上升(初期值的1.5 倍~2 倍),因此通過調查數據的動向便可判斷電池的狀態
型號 |
無藍牙版 BT3554測試儀基本型配9465-10探頭 BT3554-10電池測試儀配L2020長款探頭 |
Bluetootd藍牙傳輸版本 BT3554-01蓄電池測試儀含9465-10測試線 BT3554-11電池測試儀配L2020針型探頭 |
|||||||||||||||||||||||
電阻測量量程 |
量程:3 mΩ (最大顯示3.100 mΩ, 分辨率 1 μΩ)~3 Ω(最大顯示3.100 Ω, 分辨率 1 mΩ),4檔切換 測量精度:±0.8% rdg. ±6 dgt. (僅限3 mΩ量程 ±1.0% rdg. ±8 dgt.) 測試電流頻率:1 kHz ±30 Hz, 干擾頻率回避功能有效時為1 kHz ±80 Hz. 測試電流:160 mA (3 m/30 mΩ量程), 16 mA (300 mΩ量程), 1.6 mA (3 Ω量程), 開路端口電壓:5 V max
|
||||||||||||||||||||||||
電壓測量量程 |
±6 V (最大顯示±6.000V, 分辨率1mV)~±60 V (最大顯示±60.00V, 分辨率10mV),2檔切換 測量精度:±0.08% rdg. ±6 dgt. |
||||||||||||||||||||||||
最大允許輸入電壓 | DC 60 V max.,不能輸入 AC | ||||||||||||||||||||||||
顯示更新率 | 約3次/秒 | ||||||||||||||||||||||||
比較器 |
電阻的第1上限值/第2上限值以及電壓的下限值設置, 比較器設置數量200個,判斷結果PASS時蜂鳴,判斷結果FAIL/WARNING時蜂鳴 |
||||||||||||||||||||||||
數據記錄 | 6000個(時間、電阻值、電壓值、溫度、比較閾值、判斷結果) | ||||||||||||||||||||||||
通訊接口 | USB(數據傳輸至PC/標配專用軟件) |
USB(數據傳輸至PC/標配專用軟件); Bluetootd®4.0LE (Bluetootd® SMART), 適用設備: 安裝了iOS8以上, Android™4.3以上的智能設備, 測量值的列表顯示、報告制作、趨勢顯示(僅限PC應用軟件) |
|||||||||||||||||||||||
其他功能 | 溫度測量(-10.0~60.0°C)、調零、保持、自動保持、自動存儲、自動省電、時鐘 | ||||||||||||||||||||||||
電源 | 5號堿性電池(LR6)×8,連接使用時間:約8.5小時 | ||||||||||||||||||||||||
體積及重量 | 199W × 132H ×60.6D mm, 937 g (含電池) | 199W × 132H × 60.6D mm, 947 g (含電池) | |||||||||||||||||||||||
標配附件 |
調零板 ×1, 使用說明書 ×1, 應用軟件CD ×1, 開機選項貼紙×1, 攜帶箱×1, 5號堿性電池(LR6) ×8, 保險絲×1, USB連接線×1, 針型測試線(不同版本配置), 掛繩×1, (電波使用上的注意事項×1*僅藍牙版型號) |
日置蓄電池測試儀說明書http://iamabigfatstupidface.com/download/201609/HIOKI_BT3554.pdf
[電池測試]:動力電池一致性測試、高壓電池包測試、電池系統連接測試、電池?zé)峁芾恚嚓P(guān)儀器包括BT3562電池測試儀、BT4560電池阻抗分析儀,BT3564高壓電池測試儀,RM3545微電阻計,LR8400-21數據采集儀
[動力系統]:動力系統能效轉換、電機電控評估、排放試驗,推薦產品PW6001功率分析儀及相關傳感器、電流互感器
[充電設備]:充電設備電傳導測試、充電樁相關測試,對應9709 AC/DC電流傳感器、PW3198電腦質量分析儀、PW3390功率分析儀
[汽車電子]:ECU信號采集、汽車零部件電氣性測試、汽車零部件熱評估,推薦MR6000存儲記錄儀、非接觸金屬電壓探頭SP3000-01、IM7585阻抗分析儀、IM3536 LCR測試儀、LR8432熱流數據采集儀
[4S維保]:DT4281/DT4282數字萬用表用于高壓線束導電性和絕緣性檢測、IR4057絕緣電阻計及IR3455-30數字兆歐表用于汽車電機馬達絕緣安全性測試、BT3554電池測試儀針對電池進行快速劣化判斷
[無線充電效率評估系統]:測試功率等級、工作頻率、電壓/電流、電傳輸效率,磁耦合、諧振,ICNIR磁場,溫度測試,地面設備安全性測試
相關文檔http://iamabigfatstupidface.com/download/202001/HIOKI_New_Energy.pdf
測試用探頭A(主要用于鉛蓄電池等,輕松的進行4端子測量 φ 2.7mm的單軸型)

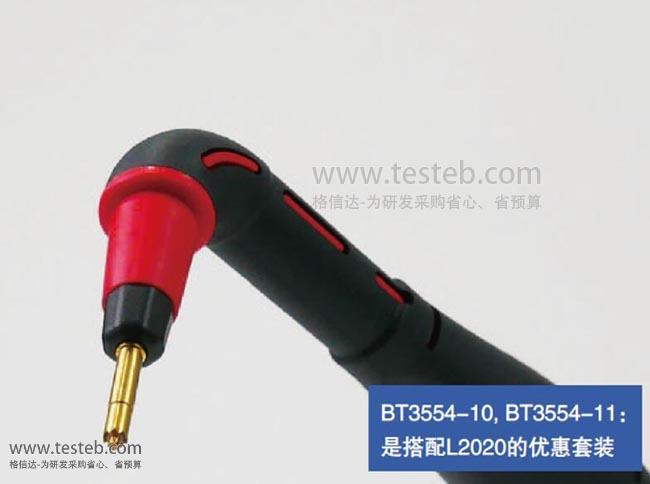

L2020針型測試線:A-70mm紅/150mm黑/最長630mm,B探頭部分長164mm,全長L=1941mm
9465-10針型測試線:A-45mm紅/105mm黑/最長515mm,B針頭部分長度176mm,全長L=1883mm
9465-90前端探針,用于L2020、9465-10頭部更換
測量用探頭B(主要用于鉛蓄電池等,探頭接觸角度較寬 2.5mm間距的雙軸針型)
9772針型測試線 線長1.9m、9772-90前端探針,主要用于鉛蓄電池等;9772-90前端探針
測量用探頭C
9460夾型溫度探頭,2叉-探頭之間30cm,線長2268mm
9466遠程控制開關,用于9465-10、 9772探頭時按下按鍵則能保持或保存測量值,線長2米
9467大夾型測試線,2叉-探頭之間30cm,線長1.1m
Z5038調零板,用于L2110、L2020、9465-10、9772針型測試線調零,不能用于9770、9771
