發布時間：2016年09月30日

[停產]HIOKI日置BT3554電池測試儀內阻電壓溫度測量劣化判斷

日置電池內阻測試儀BT3554可測量電池內部電阻、電壓，并瞬間判斷鉛蓄電池劣化狀態，使用新型測試線，即使在狹窄處也能深入配電盤，最大允許輸入電壓DC 60V，可記錄6000個數據。

電池測試儀品牌：日置HIOKI

聯系電話：18823303057
QQ在線客服

2104028976，2113429302 Vincent
農先生請撥打電話，或在線聯系我們，告訴我們你要什么
您將會得到省事省心的產品選型、價格報價服務！

BT3554說明書

BT3554圖片

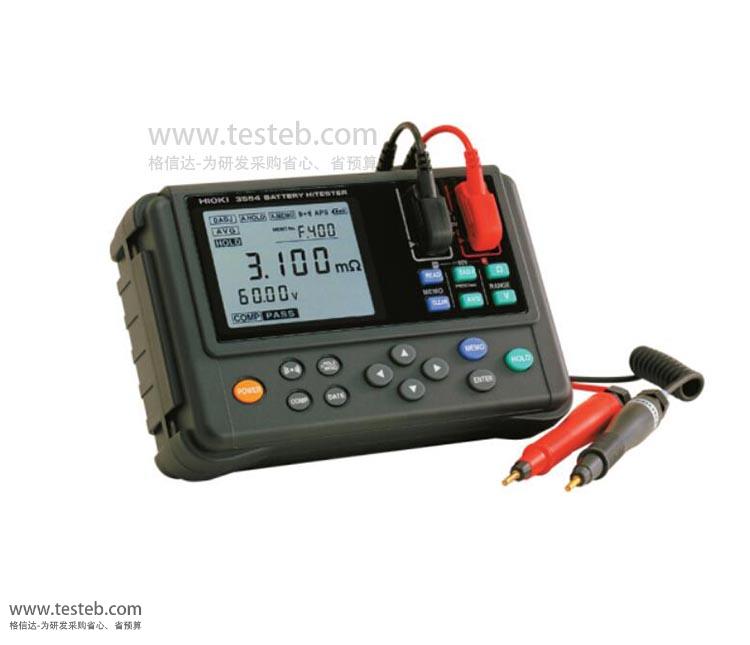

日置HIOKI BT3554 電池測試儀規格參數與圖片

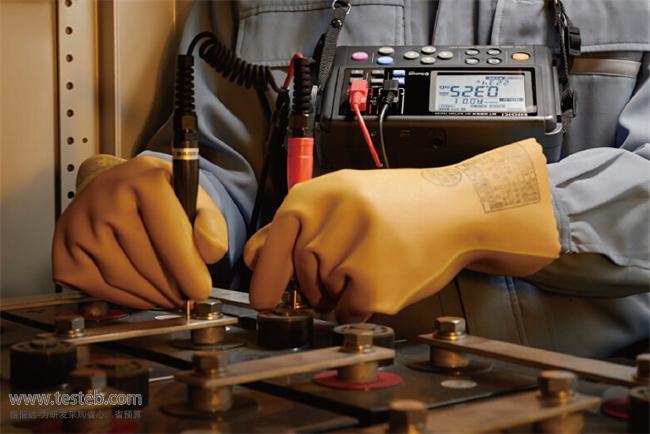

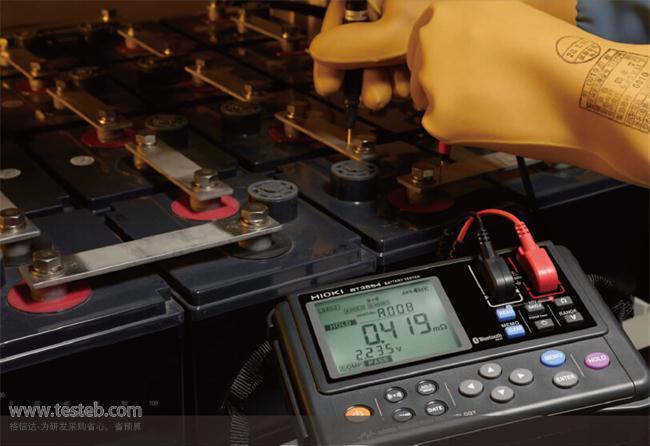

日本HIOKI BT3554電池電壓內阻測試儀是原日置3554升級型號，新型號搭載降噪技術，提高抗干擾性，從測量到保存提升到最快2秒，UPS工作狀態下也能準確測量。BT3554電池測試儀可測量?jī)?nèi)部電阻/電壓，并瞬間判斷劣化狀態（合格、警告、不合格），選配溫度探頭可測量-10.0～60.0℃。采用L2020針型測試線，L型的形狀趨向于更加容易接觸電極端子，即使在狹窄處也能深入配電盤，并能更快的測量多個電池。

HIOKI日置BT3554電池測試儀規格參數

型號

基礎型號：BT3554測試儀基本型配9465-10探頭、BT3554-10電池測試儀配L2020長款探頭
藍牙傳輸：BT3554-01藍牙版含9465-10測試線、BT3554-11藍牙版配L2020加長針型探頭

測量項目

電池內阻 (交流4端子法)、電池端子電壓(DC電壓)、溫度(使用9460時)

電阻測量量程

量程：3 mΩ～3 Ω(最大顯示3.100 Ω, 分辨率 1 mΩ), 4檔切換
測量精度：±0.8% rdg. ±6 dgt. (僅限3 mΩ量程 ±1.0% rdg. ±8 dgt.)
測試電流頻率：1 kHz ±30 Hz, 干擾頻率回避功能有效時為1 kHz ±80 Hz.
測試電流：160 mA (3 m/30 mΩ量程), 16 mA (300 mΩ量程), 1.6 mA (3 Ω量程)
開路端口電壓：5 V max

量程	最大顯示	分辨率	測量精度	測量電流
3 mΩ	3.100 mΩ	1 μΩ	±1.0%rdg. ±8dgt.	160 mA
30 mΩ	31.00 mΩ	10 μΩ	±0.8%rdg. ±6dgt.	160 mA
300 mΩ	310.0 mΩ	100 μΩ		16 mA
3 Ω	3.100 Ω	1 mΩ		1.6 mA

電壓測量量程

±6 V (最大顯示±6.000 V, 分辨率: 1 mV)～
±60 V (最大顯示±60.00 V, 分辨率: 10 mV), 2檔切換
BT3554電池電壓測試儀測量精度：±0.08% rdg. ±6 dgt.

溫度測量

范圍-10℃~60℃，分辨率0.1°C，精度 ±1.0°C

最大允許輸入電壓

DC 60 V max.，不能輸入 AC

顯示更新率

約3次/秒

比較器

設定值(電阻：2電平，電壓：1電平)和測量值進行比較判定
判定方法：如下表顯示結果，蜂鳴音，蜂鳴音聯動紅色背景燈點亮
比較器設置數量200個，判斷結果PASS時蜂鳴，判斷結果FAIL/WARNING時蜂鳴

數據記錄

6000個（時間、電阻值、電壓值、溫度、比較閾值、判斷結果）

通訊接口

USB（數據傳輸至PC/標配專用軟件）

其他功能

溫度測量(-10.0～60.0℃)、調零、保持、自動保持、自動存儲、自動省電、時鐘

電源

5號堿性電池（LR6）×8，連接使用時間：約8.5小時

體積及重量

192W × 121H × 55D mm, 790 g (含電池)

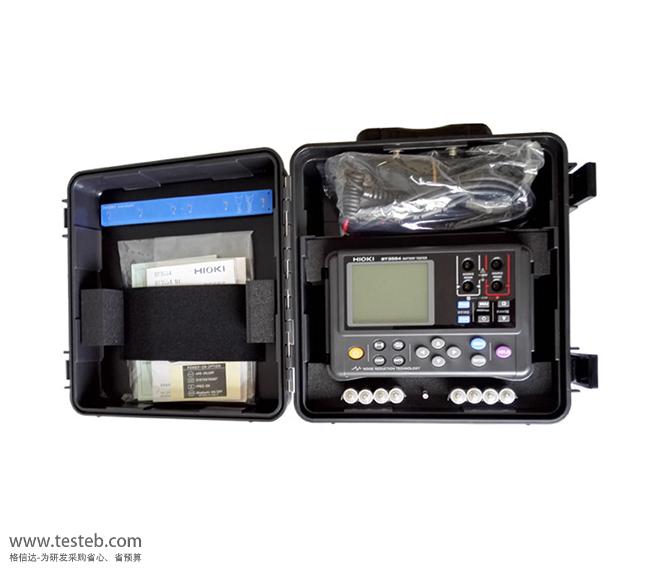

附件

主機、9465-10針型測試線、調零板、應用程序CD、開機選項貼紙、
掛繩、5號堿性電池(LR6)×8、保險絲、USB連接線、攜帶箱、使用說明書

日置bt3554電池測試儀說明書http://iamabigfatstupidface.com/download/201609/HIOKI_BT3554.pdf

注意：合格判斷的閾值因電池的制造商、種類、容量而異

新品或合格品的電池內部電阻/端子電壓需要事先進行測量

開放型（液體型）鉛蓄電池或堿性蓄電池與密封型鉛蓄電池相比，因其內部電阻的變化較少，有時會難以判斷劣化情況

HIOKI BT3554電池電壓內阻測試儀探頭附件

L2020針型測試線 4端子測量：A-70mm紅，150mm黑最長630mm，B-164mm，L：1941mm紅

9465-90前端探針針頭：用于L2020、9465-10測試探頭

9465-10針型測試線 4端子測量：A：45mm紅，105mm黑最長515mm B：176mm，L：1883mm紅

9460夾型溫度傳感器，2叉-探頭之間30cm，線長2m

9772針型測試線 線長1.9m、9772-90前端探針，主要用于鉛蓄電池等

9467大夾型測試線，2叉-探頭之間30cm，線長1.1m

9466遠程控制開關，用于9465-10、9772；9454調零板
