泰克Tektronix MDO3014示波器100MHz四通道混合域六種功能

泰克tektronix mdo3014示波器把頻譜分析儀、任意波形函數發生器、邏輯分析儀、協議分析儀和 DVM/計數器集成到首選的調試工具示波器內部，并提供了升級能力包括模擬帶寬、頻譜分析儀頻率范圍、任意波形函數發生器、數字通道等，保證您未來幾年內繼續使用。

數字示波器品牌：泰克Tektronix

聯系電話：18823303057
QQ在線客服

2104028976，2113429302 Vincent
農先生請撥打電話，或在線聯系我們，告訴我們你要什么
您將會得到省事省心的產品選型、價格報價服務！

MDO3014說明書

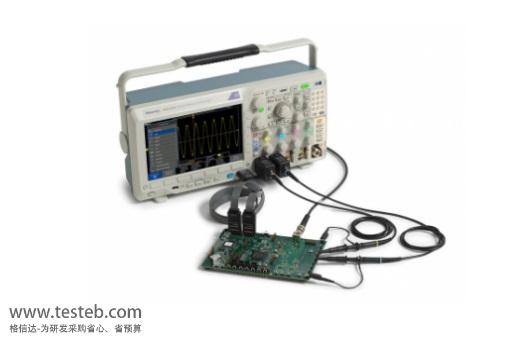

MDO3014圖片

泰克Tektronix MDO3014 數字示波器規格參數與圖片

泰克示波器Tektronix MDO3000混合域示波器產品系列特點

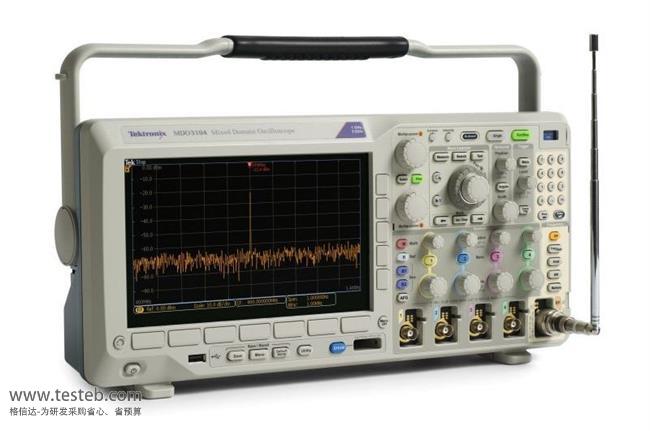

集成頻譜分析儀

每個型號都標配集成頻譜分析儀，允許您分析 RF 信號，直到示波器的額定帶寬。選件 MDO3SA 將頻譜分析儀的頻率覆蓋擴展到 3 GHz。

Wave Inspector® 導航

MDO3014混合域示波器專用的前面板控件可輕松在 10 M 點記錄內縮放和導航。自動搜索功能，快速查找和標記用戶指定事件的每次出現位置。

可升級的集成任意波形/函數發生器

函數發生器節省臺面空間，允許通過模擬傳感器或未完成系統模塊進行閉環測試。通過一臺儀器捕獲真實信號，復現為任意波形，長度可達 128k 點。

可升級的集成邏輯分析儀

允許對嵌入式設計的數字部分進行調試。跟蹤系統時基，提高系統洞察力

串行和并行總線觸發和分析

自動觸發、解碼和搜索，快速調試并行總線和/或常見串行總線

集成數字電壓表和頻率計數器

免費進行產品注冊！快速測量 DC 電壓、AC+DC RMS、AC RMS 和頻率

MDO3000混合域示波器型號規格表

型號	模擬帶寬	采樣率	記錄長度	模擬通道	數字通道	RF 通道	RF 頻率范圍	函數發生器輸出
MDO3012	100 MHz	2.5 GS/s	10 M 點	2	16（選配）	1	9 kHz - 100 MHz （選配最高可達 3 GHz）	1（選配）
MDO3014	100 MHz	2.5 GS/s	10 M 點	4	16（選配）	1	9 kHz - 100 MHz （選配最高可達 3 GHz）	1（選配）
MDO3022	200 MHz	2.5 GS/s	10 M 點	2	16（選配）	1	9 kHz - 200 MHz （選配最高可達 3 GHz）	1（選配）
MDO3024	200 MHz	2.5 GS/s	10 M 點	4	16（選配）	1	9 kHz - 200 MHz （選配最高可達 3 GHz）	1（選配）
MDO3032	350 MHz	2.5 GS/s	10 M 點	2	16（選配）	1	9 kHz - 350 MHz （選配最高可達 3 GHz）	1（選配）
MDO3034	350 MHz	2.5 GS/s	10 M 點	4	16（選配）	1	9 kHz - 350 MHz （選配最高可達 3 GHz）	1（選配）
MDO3052	500 MHz	2.5 GS/s	10 M 點	2	16（選配）	1	9 kHz - 500 MHz （選配最高可達 3 GHz）	1（選配）
MDO3102	1 GHz	5 GS/s	10 M 點	2	16（選配）	1	9 kHz - 1 GHz （選配最高可達 3 GHz）	1（選配）
MDO3054	500 MHz	2.5 GS/s	10 M 點	4	16（選配）	1	9 kHz - 500 MHz （選配最高可達 3 GHz）	1（選配）
MDO3104	1 GHz	5 GS/s	10 M 點	4	16（選配）	1	9 kHz - 1 GHz （選配最高可達 3 GHz）	1（選配）

技術資料文檔http://iamabigfatstupidface.com/download/201509/Tektronix_MDO3000.pdf

泰克將MDO定位于做調測用的時域測量的儀器，里面有模擬信號、數字信號、射頻信號等等來跟蹤信號的互相聯系，客戶可以用MDO混合域示波器做一些無線設計測試的業務，例如GSM發出的射頻信號放大等。
