TEK泰克P5200A探頭1000V 500X倍衰減高壓差分探頭

Tektronix泰克示波器探頭P5200A高壓差分探頭衰減50倍 /500倍，帶寬50 MHz，最大電壓1000 V CAT II，差分輸入阻抗10 MΩ，2 pF，接地5 MΩ，4 pF，應用包括浮動測量、開關電源設計、電動機驅動設計、電源轉換器設計和維修及電源設備評估等。

電壓探頭/高壓探頭品牌：泰克Tektronix
泰克Tektronix

請撥打電話，或在線聯系我們，告訴我們你要什么
您將會得到省事省心的產品選型、價格報價服務！
  • 泰克Tektronix示波器與探頭P5200A

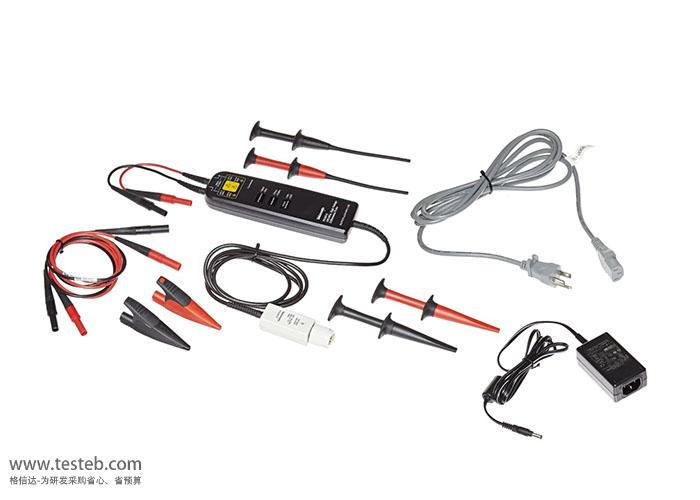

P5200A圖片

  • P5200A

泰克Tektronix P5200A 電壓探頭/高壓探頭規格參數與圖片

泰克探頭P5200A可用于任何示波器，用戶把示波器接地時還可以安全地測量浮動電路。Tektronix P5200A有源差分探頭將浮動信號轉換為參考地電平的的低壓信號，任何參考地電平的示波器都可以安全且簡便地顯示。



美國Tektronix P5200A高壓差分探頭型號規格參數

型號 P5200A高壓探頭 P5202A探頭 P5205A探頭 P5210A高壓探頭
衰減 50X/500X 20X/200X 50X/500X 100X/1000X
差分電壓 500X： ±1,300 V
50X： ±130 V		 200X： ±640 V
20X： ±64 V		 500X： ±1,300 V
50X： ±130 V		 1000X： ±5,600 V
100X： ±560 V
共模電壓 ±1,300 V ±640 V ±1,300 V ±5,600 V
最大輸入對地電壓 1,000 V CAT II 450 V CAT l 300 V CAT ll 1,000 V CAT II 2,300 V CAT l 1,000 V CAT III
帶寬 50 MHz 100 MHz 100 MHz 50 MHz
差分輸入阻抗 10 M?，2 pF 5 M?，2 pF 10 M?，2 pF 40 M?，2.5 pF
各輸入與接地之間的
輸入阻抗		 5 M?，4 pF 2.5 M?，4 pF 5 M?，4 pF 20 M?，5 pF
典型的共模抑制比 直流： > 80 dB
100 kHz： > 60 dB
3.2 MHz： > 30 dB
50 MHz： > 26 dB		 直流： > 80 dB
100 kHz： > 60 dB
3.2 MHz： > 40 dB
50 MHz： > 30 dB
電纜長度 1.8 米
