泰克Tektronix P5210A高壓探頭100X/1000X電壓衰減

泰克P5210A高壓差分探頭差分電壓：1000X ±5600V，100X ±560V，共模電壓±5600V，最大輸入對地電壓2300V CAT l、1000V CAT III，測試帶寬達50 MHz。

電壓探頭/高壓探頭品牌：泰克Tektronix
泰克Tektronix

請撥打電話，或在線聯系我們，告訴我們你要什么
您將會得到省事省心的產品選型、價格報價服務！
P5210A說明書
  • 泰克Tektronix示波器與探頭P5210A
  • 泰克Tektronix示波器與探頭P5210A
  • 泰克Tektronix示波器與探頭P5210A

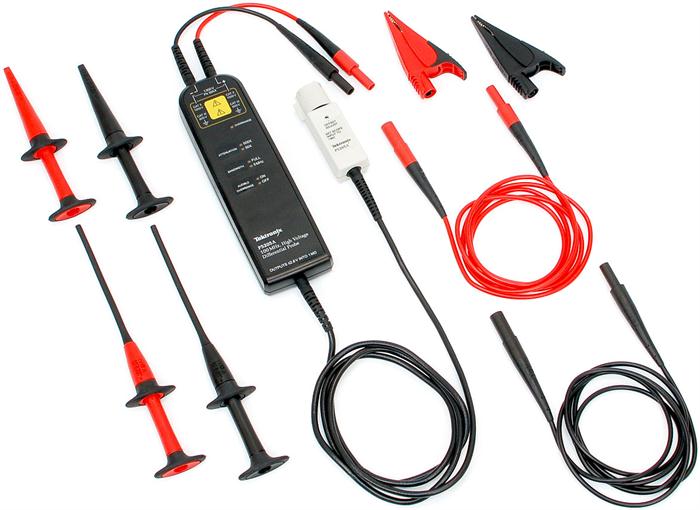

P5210A圖片

  • P5210A
  • P5210A
  • P5210A

泰克Tektronix P5210A 電壓探頭/高壓探頭規格參數與圖片

美國泰克Tektronix P5210A探頭擁有最大的差分動態范圍能力，用戶可以安全地測量高達 ±6000 V 的電壓，探頭隨附兩種尺寸的鉤式端部，還配有超范圍可視音頻指示器，當用戶超出探頭的線性范圍時向他們發出警告。



Tektronix P5210A高壓探頭應用及特點

應用：浮動測量、開關電源設計、電動機驅動設計、電子鎮流器設計、CRT 顯示器設計

使用范圍電源轉換器設計和維修、電源設備評估

超出量程指示器，安全認證

可切換衰減、可切換帶寬限制

電纜長度 1.5m（THDP 和 TMDP）、1.8m (P52xxA)



泰克Tektronix示波器高壓探頭規格選型表

型號 衰減 帶寬 輸入阻抗 最大電壓
P5122 高壓探頭 200 MHz 100 M? / 4.0 pF 1000 V RMS CAT II
P5100A 高壓探頭 500 MHz 40 M? / 1.5 pF 2.5 kV 峰值，1000 V RMS CAT II
P5150 探頭 500 MHz 40 M? / 3.8 pF 2.5 kV 峰值，1000 V RMS CAT II
TPP0850 高壓單端探頭 800 MHz 40 M? / 1.5 pF 2.5 kV 峰值，1000 V RMS CAT II
P6015A 高壓探頭 75 MHz 75 M? / 3 pF 20 kV
P5200A 50X / 500X 50 MHz 差分：10 MΩ，2 pF；接地：5 MΩ，4 pF 1000 V CAT II
P5202A 20X / 200X 100 MHz 差分：5 MΩ，2 pF；接地：2.5 MΩ，4 pF 450 V CAT I，300 V CAT II
P5205A 50X / 500X 100 MHz 差分：10 MΩ，2 pF；接地：5 MΩ，4 pF 1000 V CAT II
TMDP0200 25X / 250X 200 MHz 探頭端部：5 MΩ，<2 pF 550 V CAT I，300 V CAT III
THDP0200 50X / 500X 200 MHz 探頭端部：10 MΩ，<2 pF 1000 V CAT II，600 V CAT III
P5210A高壓探頭 100X / 1000X 50 MHz 差分：40 MΩ，2.5 pF；接地：20 MΩ，5 pF 2300 V CAT I，1000 V CAT III
THDP0100 100X / 1000X 100 MHz 探頭端部：40 MΩ，<2.5 pF 2300 V CAT I，1000 V CAT III
