日本HIOKI日置RM3544-01微歐計帶EXT I/O接口自動化測試

日置HIOKI RM3544電阻測試量程30mΩ~3.5MΩ，最小分辨率1μΩ，精度可以達到0.02%，能夠穩定測量電感、變頻器、馬達等的低電阻，也可測量導電橡膠等高電阻材料，能在生產線、驗收檢測等各種現場輕松使用的功能以及界面操作。通過附帶端口保護的超耐用探頭和提升測量電流（5μA~300mA），增強抗干擾性測量，可通過聲音和指示燈來判斷合格。日置RM3544-01微歐計型號含EXT I/O輸入輸出、RS-232通訊接口，可實現通過電腦進行控制，獲取測量結果，或順利裝入自動設備，高速支持整體生產性。

HIOKI RM3544-01微歐計具有10組面板保存、面板讀取功能，量程、比較器等主機的設置條件的保存/調用最多可保存10組，各個面板都可以添加名稱，使生產批次或產線的切換更順暢。RM3544-01是手動產線或自動產線都適用高精度臺式電阻計，小巧緊湊，也便于組裝使用，安放空間僅需215mm×166mm。

HIOKI日置RM3544-01微歐計通訊接口介紹

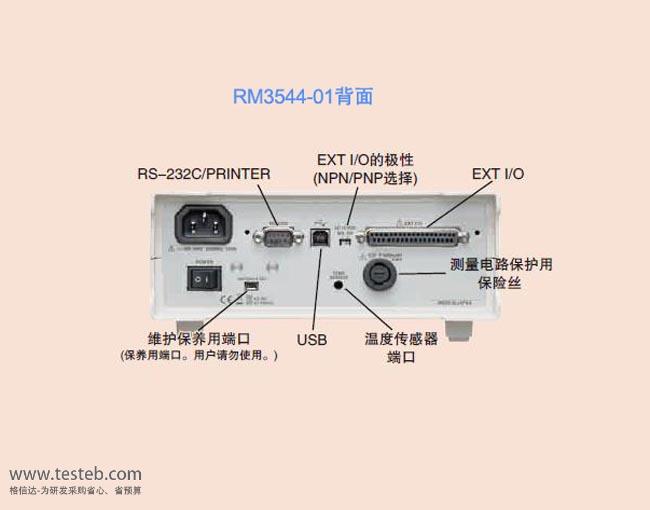

儀器背面有RS-232C/PRINTER打印接口、USB接口、EXT I/O接口及NPN/PNP極性選擇開關

通過RS-232C或USB與電腦連接，各種功能均可通過電腦進行控制，獲取測量結果

連接RS-232C打印機，可打印測量值或包含判斷結果的測量值

USB對應鍵盤等級，可自動輸出測量值。無需在電腦上另行安裝其他USB驅動，即可在表格計算軟件或文本編輯器等應用程序內輸入測量值。

應用軟件結合觸發信號，通過電腦可進行讀取數據/間隔測量/通訊測試/獲取數據的Excel讀取和CSV文件輸出。

支持系統構建、通訊監控功能 將通訊內容(傳入命令和發送數據)顯示在界面上。支持 PLC(Programmable Logic Controller)編程。

RM3544-01微歐計能順利裝入自動化設備

高速支持整體生產性，從測量開始到判斷輸出最短時間18ms，在這個時間內完成測量-判斷輸出一系列的操作。RS-232C最大可對應115.2kbps，可使用USB接口，EXTI/O的輸出模式可切換使用判斷模式或BCD模式。

在界面上確認EXT I/O輸入信號的測試功能同時，可任意開/關輸出信號，PLC編程時的驗證操作更簡單。

根據PLC端口極性，用背部面板的切換開關從NPN類型(支持漏型輸出)和PNP類型(支持源型輸出)選擇輸入信號的極性。

日本HIOKI RM3544微歐計RM3544-01阻抗測試儀精度及量程

RM3544-01微歐計規格說明書http://iamabigfatstupidface.com/download/201810/HIOKI_RM3544_RM3544-01.pdf

日置RM3544使用說明書即用戶操作手冊http://iamabigfatstupidface.com/download/201810/HIOKI_RM3544_Manual.pdf

如需日本HIOKI RM3544-01、RM3545、RM3545-01、RM3545-02微歐電阻計通訊指令文檔Communication Command Instruction Manual，請通過網頁右側或底部郵箱地址與我們聯系。

HIOKI日置微電阻計應用

馬達、螺線管、扼流圈、變壓器、線束——RM3544微歐計或RM3545

接點、線束、連接器、繼電器接點、開關——RM3544或RM3545

保險絲、電阻器、加熱器、電線、熔接端——RM3544或RM3545

導電性涂料、導電性橡膠——RM3544或RM3545（均包含擴展型號RM3544-01及RM3545-01、-02）

小信號接點，小型保險絲、引線、小型磁性零件（EMC過濾器、鐵氧體磁環）——RM3545

多路電阻測量如馬達線圈、變壓器線圈——RM3545-02（20路通道）
