日置微歐計HIOKI RM3545-01微電阻測試儀帶GPIB通訊接口

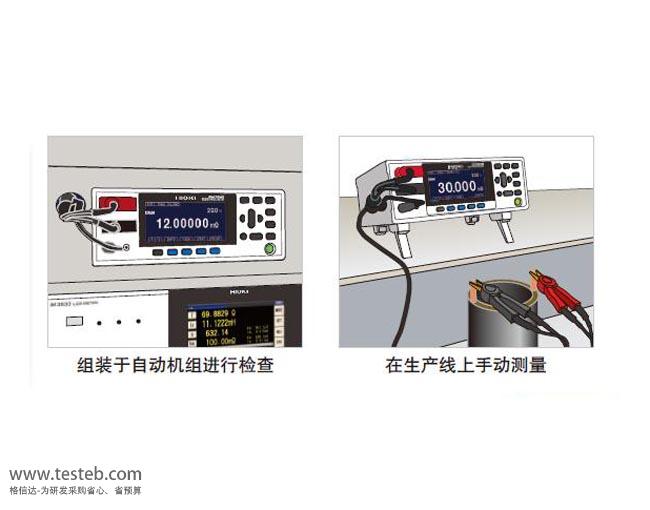

日本HIOKI RM3545-01微歐計帶GP-IB通訊接口及RS-232C、EXT I/O斷口，可靈活組裝進已有的自動化設備，電阻量程涵蓋微歐至兆歐0.00μΩ～1200MΩ，基本精度0.006%，最大測量電流1A，在變頻器馬達的線圈檢查等需要高分辨率的電阻測量等領域游刃有余。

微歐計品牌：日置HIOKI
日置HIOKI

請撥打電話，或在線聯系我們，告訴我們你要什么
您將會得到省事省心的產品選型、價格報價服務！
RM3545-01說明書
  • 日置HIOKI內阻/歐姆電阻計RM3545-01
  • 日置HIOKI內阻/歐姆電阻計RM3545-01
  • 日置HIOKI內阻/歐姆電阻計RM3545-01
  • 日置HIOKI內阻/歐姆電阻計RM3545-01

RM3545-01圖片

  • RM3545-01
  • RM3545-01
  • RM3545-01
  • RM3545-01

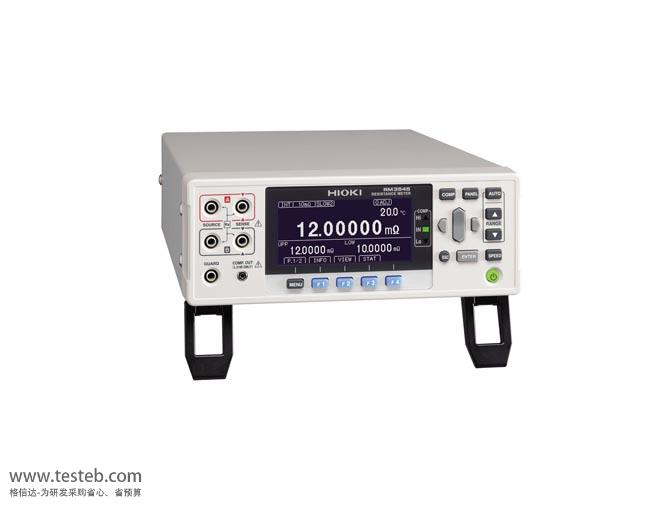

日置HIOKI RM3545-01 微歐計規格參數與圖片

HIOKI日置微歐計RM3545測量范圍電阻0.00μΩ～1200.0MΩ，6位半顯示最小分辨率 0.01μΩ，基本精度 0.006%，最大測量電流1A，在變頻器馬達的線圈檢查等需要高分辨率的電阻測量等領域游刃有余，也可以用于導電薄膜/導電橡膠等高電阻材料。日置RM3545微電阻計標準型號提供EXT I/O接口(判定、BCD、BIN)及RS-232C/PRINTER/USB通訊接口，擴展型號RM3545-01增加了GPIB接口，而RM3545-02則增加了Z3003多路掃描器實現20通道測量。

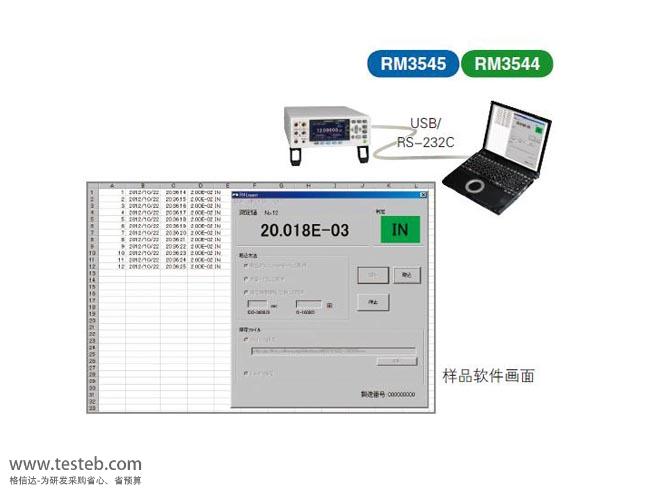

日置HIOKI RM3545-01微電阻計每個量程都能選擇電流High/Low，結合被測物的特性，通過切換High/Low選擇最合適的測量電流。對低功率(LP)電阻測量，用1mA可進行10μΩ分辨率(1000mΩ量程)的測量，選擇開放端口電壓為20mV以下，最適用于測量片式電感器或信號用接點的電阻。RM3545-01微歐計GPIB接口可在計算機的控制下對測試數據進行更加靈活方便的傳輸、處理、綜合、利用和顯示，形成較大的自動測試系統，高效靈活地完成各種不同的測試任務，而且組建和拆散靈活，使用方便。EXT I/O的輸出模式可切換判定模式或BCD模式使用。



測試儀器GP-IB接口與RS-232通訊區別

通訊接口 RS-232接口 （一對一連接控制） GPIB接口/IEEE-488總線（一對多并行控制）
傳輸數據 異步傳輸數據吞吐率低，傳輸數據慢 數據吞吐率高、占位面積小、高速傳輸、速度快
與其他設備連接 PC電腦或其他設備和儀器一對一通訊，且通訊故障率高 電腦可同時與多臺儀器進行通訊，
從而可快速構成一套ATE自動測試設備
組成系統的傳輸距離 一般與儀器連接的設備傳輸距離應控制在3米左右，且抗干擾能力差 系統中的GPIB電纜總長度不應超過20米，
過長的傳輸距離會使信噪比下降。電纜中的電抗性分布參數，也會對信號的波形和傳輸質量產生不利的影響




HIOKI RM3545高精度微歐計EXT I/O信號一覽

輸入：

TRIG(IN0), CAL, KEY_LOCK, 0ADJ, PRINT(IN1), MUX, SCN_STEP, LOAD0～LOAD5, BCD_LOW

輸出：

判定模式］ EOM, ERR, INDEX, HI, IN, LO, T_ERR, T_PASS, T_FAIL, BIN0～BIN9, OB, OUT0～OUT2

BCD模式］ EOM, ERR, IN, HILO, BCDm_n*1, RNG_OUT0～RNG_OUT3 *1 m位的n比特



日本HIOKI RM3545-01微電阻計量程精度規格表

量程 分辨率 測量精度 測試電流 最大開路電壓
FAST MED SLOW1 SLOW2
10mΩ毫歐 10nΩ=0.01μΩ 0.060+0.050 0.060+0.020 0.060+0.020 1A 5.5V
100mΩ 100nΩ=0.1μΩ 0.060+0.010 0.060+0.010 0.060+0.010 1A
1000mΩ/1Ω 1μΩ微歐 0.012+0.010 0.012+0.008 100mA
10Ω 10μΩ 0.008+0.010 0.008+0.008 10mA
100Ω 100μΩ 0.007+0.005 0.007+0.002 0.007+0.001 10mA
1000Ω 1mΩ 0.007+0.005 0.006+0.002 0.006+0.001 1mA
10kΩ 10mΩ 0.008+0.005 0.007+0.002 0.007+0.001 1mA 20V
100kΩ 100mΩ 0.008+0.005 0.007+0.002 0.007+0.001 100μA
1000KΩ 1Ω 0.015+0.005 0.008+0.002 0.008+0.001 10μA
10MΩ 10Ω 0.030+0.005 0.030+0.002 0.030+0.001 1μA
100MΩ 10kΩ 10.00MΩ以下:0.50+0.02，10.01MΩ以上:1.00+0.02 <1μA
1000MΩ 100kΩ 100.0MΩ以下:1.00+0.02，100.1MΩ以上:10.00+0.02 <1μA
以上為LP OFF模式·f.s. = 1,000,000 dgt. 、0.001%f.s. = 10dgt.，下面為LP ON模式·f.s. = 100,000 dgt
1000mΩ 10μΩ 0.200+0.010  0.200+0.010  0.200+0.005  0.200+0.003 1mA 20mV
10Ω 100μΩ 0.200+0.005  0.200+0.005  0.200+0.003  0.200+0.002  500μA
100Ω 1mΩ 0.200+0.005  0.200+0.005  0.200+0.003  0.200+0.002  50μA
1000Ω 10mΩ 0.200+0.005  0.200+0.005  0.200+0.003  0.200+0.002  5μA

日置微歐計RM3545規格說明書http://iamabigfatstupidface.com/download/201810/HIOKI_RM3545-01_RM3545-02.pdf

日本日置RM3545微歐計用戶手冊說明書http://iamabigfatstupidface.com/download/201810/HIOKI_RM3545_01-02_Manual.pdf



如需日本HIOKI RM3544-01、RM3545、RM3545-01、RM3545-02微歐電阻計通訊指令Communication Command Instruction Manual文檔，請通過網頁右側或底部郵箱地址與我們聯系。
