固緯函數發生器 SFG-2110 10MHZ 數字合成函數信號發生器

固緯SFG-2110 DDS數字合成函數信號發生器基于±20ppm的高穩定度和輸出波形精確度，適合大多數應用場合。SFG-2110信號發生器作為信號源用于實驗室中各類實驗，作為 PLL（鎖相環）的參考信號和電子設備的校準源。

信號發生器/信號源品牌：固緯GWINSTEK

聯系電話：18823303057
QQ在線客服

2104028976，2113429302 Vincent
農先生請撥打電話，或在線聯系我們，告訴我們你要什么
您將會得到省事省心的產品選型、價格報價服務！

pdf規格說明書[暫缺]

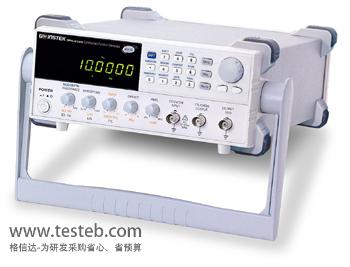

SFG-2110圖片

固緯GWINSTEK SFG-2110 信號發生器/信號源規格參數與圖片

固緯函數發生器 SFG-2110特點

基于直接數字合成（DDS）技術和獨特的FPGA設計

在同等價格上擁有比傳統函數發生器更杰出的性能

穩定的輸出頻率，低失真度和微小的頻率分辨率

固緯SFG-2110信號發生器頻率范圍:0.1Hz~10MHz

頻率解析度:100mHz

頻率準確度及飄移度:+/-20ppm

低失真正弦波:-55dBc,0.1Hz~200kHz

固緯SFG-2110函數發生器輸出波形:正弦波、方波、三角波

內附六位數150MHz高解析度頻率計

具TTL及CMOSOUT，具AM/FM調變及LIN/LOG掃描功能

固緯SFG-2110 DDS數字合成函數信號發生器技術參數

頻率范圍(正弦波 ,方波)	0.1Hz~10MHz
頻率范圍(三角波 )	0.1Hz~1MHz
解析度	0.1Hz
頻率穩定度	± 20 ppm
頻率準確度	± 20 ppm
長時間準確度	± 5 ppm / year
波形種類	正弦波, 方波, 三角波
輸出振幅	10Vpp(含 50Ω負載)
振幅對頻率平坦度 (相對于1kHz正弦波)	＜± 0.3dB,0.1Hz～1MHz; ＜± 0.5dB,1MHz～4MHz; ＜± 2dB, 4MHz～10MHz
輸出阻抗	50Ω±10％
輸出衰減器	-20dB±1dB×2
直流抵補范圍	＜-5V～＞+5V(含 50Ω負載)
周期比調整范圍	20% to 80% below 1MHz (方波才有)
周期比解析度	1%
頻率顯示器	9位數LED 顯示
正弦波諧波失真	-55dBc,0.1Hz～200kHz; -40dBc,0.2MHz～4MHz; -30dBc,4MHz～10MHz (此為輸出準位最大值到十分之一值之規格且TTL/CMOS OFF)
三角波線性度	≧98％,0.1Hz～100kHz;≧95％,100kHz～1MHz
方波對稱性	± 1% of period +4ns to 0.1Hz～100kHz 上升及下降時間 : ≦25ns在最大輸出時 (含 50Ω負載)
頻率計	范圍5Hz～150MHz，準確度時間基準準確度正負一位，輸入阻抗1MΩ/150pf

固緯信號源 DDS信號產生器系列型號規格

數字合成函數信號發生器	SFG-2110	10MHz	1 通道	頻率范圍:0.1Hz~10MHz
數字合成函數信號發生器	SFG-2010	10MHz	1 通道	頻率范圍:0.1Hz~10MHz
數字合成函數信號發生器	SFG-2004	4MHz	1 通道	頻率范圍:0.1Hz~4MHz
數字合成函數信號發生器	SFG-1023	3MHz	1 通道	頻率范圍:0.1Hz~3MHz
數字合成函數信號發生器	SFG-1013	3MHz	1 通道	頻率范圍:0.1Hz~3MHz
數字合成函數信號發生器	SFG-1003	3MHz	1 通道	頻率范圍:0.1Hz~3MHz
