[升級]泰克TEKTRONIX TBS1202B示波器200M帶寬雙通道2G采樣率

Tektronix TBS1202B數字示波器帶寬200MHz，雙通道2G實時采樣率，配有34種自動測量、極限測試、數據記錄、頻率計數器、趨勢圖和上下文相關幫助菜單，7寸雙窗口FFT彩色顯示器，同時監測時域和頻域。

數字示波器品牌：泰克Tektronix
泰克Tektronix

請撥打電話，或在線聯系我們，告訴我們你要什么
您將會得到省事省心的產品選型、價格報價服務！
  • 泰克Tektronix示波器與探頭TBS1202B
  • 泰克Tektronix示波器與探頭TBS1202B
  • 泰克Tektronix示波器與探頭TBS1202B
  • 泰克Tektronix示波器與探頭TBS1202B

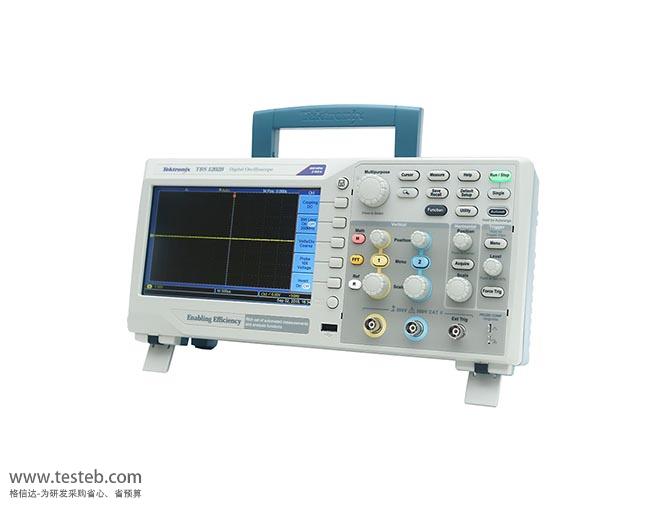

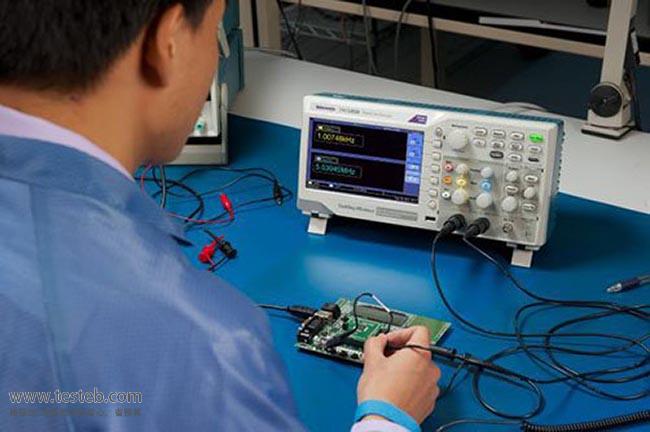

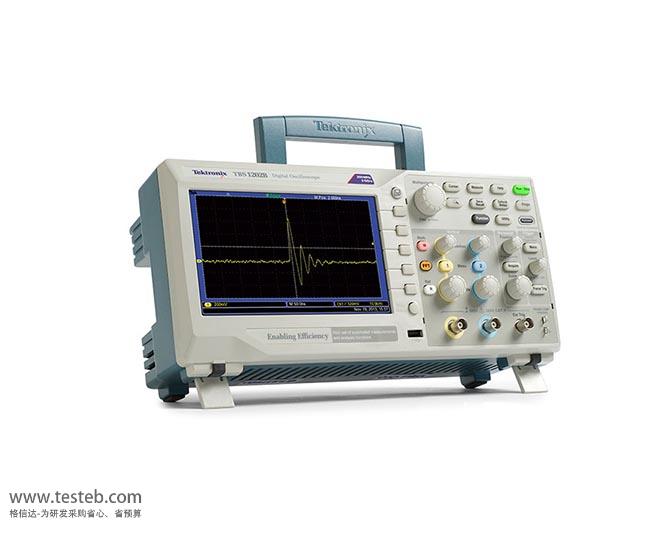

TBS1202B圖片

  • TBS1202B
  • TBS1202B
  • TBS1202B
  • TBS1202B

泰克Tektronix TBS1202B 數字示波器規格參數與圖片

泰克TEKTRONIX TBS1000B系列數字示波器可讓工程師和教育者滿懷信心地查看信號，可提供出色的信號可視性、測量精度和分析功能，價格經濟實惠。 Tektronix TBS1202B示波器型號支持高達2 GS/s 的數字實時采樣，提供熟悉和易用的控件、內置上下文敏感型幫助系統以及標準 5 年保修。多種標配功能，包括USB連接、34種自動測量、極限測試、數據記錄、頻率計數器、趨勢圖和上下文相關幫助菜單，可以幫助您在更少的時間內完成更多的工作。



Tektronix TBS1202B數字示波器由于高達200MHz 的帶寬、2GS/s 的最大采樣率和 3% 的垂直測量精度，可以查看信號細節，您可以一直在所有通道上，不折不扣地獲得聲稱的實時采樣率，支持最低 10 倍過采樣率。 在改變水平設置或使用多條通道時，采樣性能不會下降，您可以查看信號的真實特點。



美國泰克Tektronix TBS1000B數字存儲示波器性能特點

50MHz、70 MHz、100 MHz、150 MHz、200MHz帶寬，2~4通道，1G~2G實時采樣

7 英寸雙窗口 FFT彩色顯示器，同時監測時域和頻域

多種標配功能包括USB連接、34種自動測量、極限測試、數據記錄、頻率計數器、趨勢圖

高級觸發，包括脈沖和行選視頻觸發

內置波形極限測試和 TrendPlot™ 測試，雙通道頻率計數器，縮放功能

自動擴展數據記錄功能，自動設置和自動量程功能，內置上下文相關幫助

前面板上 USB 2.0 主控端口，快速方便地存儲數據

后面板上 USB 2.0 設備端口，方便地連接 PC



TBS1000系列基礎示波器作為泰克入門級的示波器，自上市以來因設計的可靠性和超高的性價比贏得了萬千客戶及一線工程師的認可。 2021年起TBS1000B系列產品已停產升級為TBS1000C，它繼承并擴展提升了前一代產品的性能。



TEKTRONIX TBS1000B數字示波器型號規格

型號 測試帶寬 每通道采樣率 記錄長度 模擬通道數量
TBS1052B示波器 50 MHz 1 GS/s 2.5k 點 2
泰克TBS1072B示波器 70 MHz 1 GS/s 2.5k 點 2
TBS1102B示波器 100 MHz 2 GS/s 2.5k 點 2
TBS1152B 150 MHz 2 GS/s 2.5k 點 2
TBS1202B示波器 200 MHz 2 GS/s 2.5k 點 2
垂直分辨率 8 位
輸入靈敏度范圍 使用經校準的微調時所有型號均為 2 mV 至 5 V/div
DC增益精度 ±3%，從 10 mV/div 至 5 V/div
最大輸入電壓 300 VRMS CAT II；
在超過 100 kHz 時額定值以 20 dB/decade 下降，一直到 3 MHz 及以上的 13 Vp-p AC
偏置范圍 2 mV 至 200 mV/div：±1.8 V；
>200 mV 至 5 V/div：±45 V
輸入耦合 AC、DC、GND
輸入阻抗 1 MΩ，并聯 20 pF
垂直縮放 垂直擴展或壓縮動態或停止波形
水平系統時基精度 50 ppm
水平縮放 水平擴展或壓縮動態或停止波形
采集模式峰值檢測 高頻隨機毛刺捕獲，5 μs/div 至 50 s/div 的所有時基設置均可捕獲窄至 12 ns典型值的毛刺
邊沿觸發
上升沿/下降沿		 常規的電平驅動觸發。
任一通道均提供正斜率或負斜率。耦合選項：交流、直流、噪音抑制、高頻抑制、低頻抑制
視頻觸發 所有行或單個行、復合視頻的奇數場/偶數場或所有場或者廣播制式（NTSC、PAL、SECAM）均可觸發。
脈沖寬度或毛刺觸發 脈沖寬度小于、大于、等于或不等于均可觸發，選配時限范圍為 33 ns 至 10 s
觸發源 2 通道型號：CH1、CH2、Ext、Ext/5、交流線路
觸發視圖 按下“觸發視圖”按鈕時顯示觸發信號
觸發信號頻率讀數 提供觸發源的頻率讀數
自動波形測量 周期、頻率、正寬度、負寬度、上升時間、下降時間、最大值、最小值、峰峰值、中間值、RMS、周期 RMS、光標RMS、相位、正脈沖數、負脈沖數、上升沿?cái)?shù)、下降沿?cái)?shù)、正占空比、負占空比、幅度、周期中間值、光標中間值、突發寬度、正過沖、負過沖、面積、周期面積、高、低、延遲 RR、延遲 RF、延遲 FR、延遲 FF

Tektronix示波器規格參文檔http://iamabigfatstupidface.com/download/201603/Tektronix_TBS1000B.pdf



美國泰克示波器TBS1000B系列訂貨信息

TBS1052B 50MHz、2通道、1GS/s、TFT DSO

TBS1072B示波器70MHz、2通道、1GS/s、TFT DSO

TBS1102B示波器100MHz、2通道、2GS/s、TFT DSO

TBS1152B 150MHz、2通道、2GS/s、TFT DSO

泰克TBS1202B數字示波器200MHz、2通道、2GS/s、TFT DSO

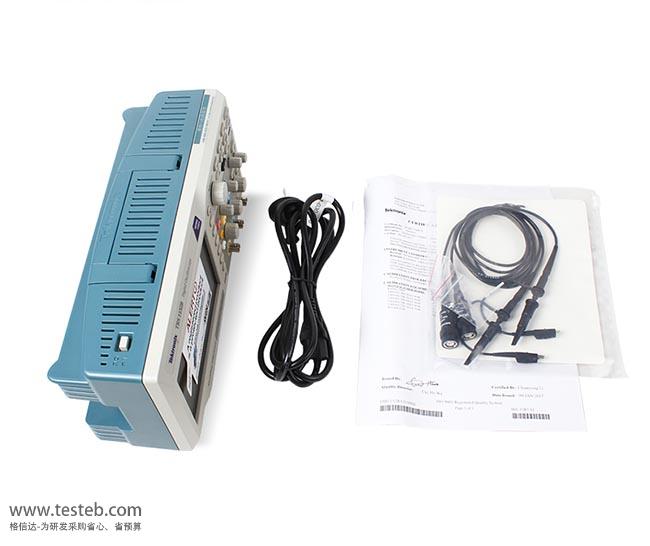

標配附件（每條通道一支探頭）

TPP0051 50MHz無源探頭，適用于TBS1052B

TPP0101 100MHz無源探頭，適用于TBS1072B、TBS1102B

TPP0201 200MHz無源探頭，適用于TBS1152B、TBS1202B

電源線、可溯源校準證明、安裝和安全手冊、裝有客戶文檔的光盤、5年保修

泰克探頭選件推薦：P2220源探頭、P5100A高壓探頭2500V 100X、A622電流探頭100A交流/直流電流
