臺灣固緯AFG-2125任意波形信號發生器25MHz信號發生器

固緯任意信號發生器型號AFG-2105,AFG-2112,AFG-2125,AFG-2005,AFG-2012,AFG-2025具有0.1Hz~5/12/25MHz全數字合成信號，0.1Hz分辨率。固緯AFG-2125任意信號發生器5MHz帶寬，4K長度任意波(AM/FM/FSK,USB Device)，內置9位數計頻器

信號發生器/信號源品牌：固緯GWINSTEK

聯系電話：18823303057
QQ在線客服

2104028976，2113429302 Vincent
農先生請撥打電話，或在線聯系我們，告訴我們你要什么
您將會得到省事省心的產品選型、價格報價服務！

pdf規格說明書[暫缺]

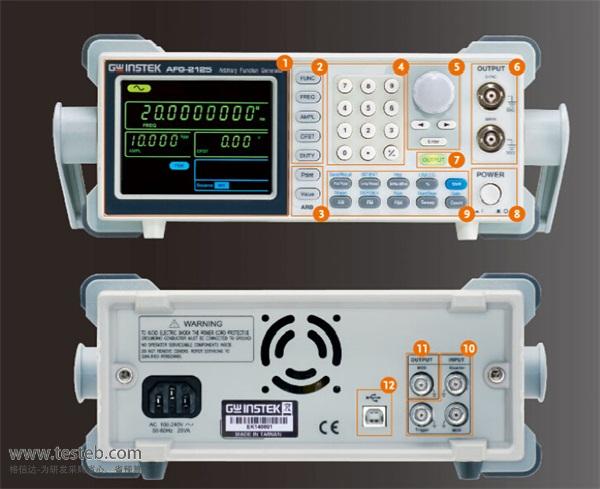

afg-2125圖片

固緯GWINSTEK afg-2125 信號發生器/信號源規格參數與圖片

固緯AFG-2125任意波形信號發生器特點

0.1Hz~5/12/25MHz全數字合成信號，0.1Hz分辨率

內置標準波形：正弦波、方波、三角波、噪聲波和任意波

20MSa/s采樣率、10位垂直分辨率、4k點記錄長度的任意波形編輯功能

AFG-2125信號發生器1%~99%方波占空比調整

固緯AFG2125信號發生器全數字操作設計與旋鈕微調功能

3.5’’三色 LCD屏幕，同時顯示幅值、直流偏壓和其它按鍵設置信息

AM/FM/FSK調變信號，掃描和計頻功能(僅AFG-2100系列)

USB Device接口，用于遠程控制和波形編輯

固緯AFG-2125 25MHz信號發生器配備PC任意波形編輯軟件

臺灣固緯AFG-2125任意波形信號發生器及相關型號規格參數

固緯任意波形信號發生器		AFG-2105	AFG-2112	AFG-2125	AFG-2005	AFG-2012	AFG-2025
波形		正弦波/方波/三角波
任意波功能	采樣率	20MSa/s
	重建率	10MHz
	記錄長度	4k點
	垂直分辨率	10位
頻率特性	范圍-正弦波/方波	0.1Hz~5MHz	0.1Hz~12MHz	0.1Hz~25MHz	0.1Hz~5MHz	0.1Hz~12MHz	0.1Hz~25MHz
	三角波/鋸齒波	1MHz
	分辨率	0.1Hz
	穩定度	±20ppm
	老化率	±1ppm/year
	誤差容忍	＜10mHz
輸出特性	幅值范圍	≤20MHz：1mVpp~10Vpp (接50Ω)；2mVpp~20Vpp (開路)
		≤25MHz：1mVpp~5Vpp (接50Ω)；2mVpp~10Vpp (開路)
	精確度	設定值的±1%±1mVpp；(1kHz, ＞10mVpp)
	分辨率	1mV或3位
	平坦度	±1% (0.1dB)≤100kHz；±3% (0.3dB)≤5MHz；±5% (0.4dB)≤12MHz；
		±20% (2dB)≤20MHz；±5% (0.4dB)≤25MHz ；(正弦波1kHz)
	單位	Vpp，Vrms，dBm
	直流偏移范圍	±5Vpk ac+dc (接50Ω)；±10Vpk ac+dc (開路)
	精確度	設定值的1%+2mV+幅值的0.5%
	波形輸出阻抗	50Ω典型值(固定)；＞10MΩ(輸出關閉)
	保護	短路保護；過載繼電器自動禁止輸出
	SYNC輸出準位	TTL-compatible into＞1kΩ
	阻抗	50Ω正常值
	上升/下降時間	≤25ns
正弦波特性	諧波失真	-55dBc DC～1MHz, Ampl＞1Vpp；45dBc 1MHz~5MHz, Ampl＞1Vpp；-30dBc 5MHz～20MHz，Ampl＞1Vpp
方波特性	上升/下降時間	最大輸出時，≤25ns(接50Ω負載)
	過激信號	＜5%
	不對稱性	周期的1%+1ns
	可調占空比	1%~99%≤100kHz；10%~90%≤2MHz；20.0%~80.0%≤5MHz；40.0%~60.0%≤10MHz；50%≤25MHz；(全頻段1%的分辨率)
