發布時間：2017年07月29日

瑞士Erem 500103A成型鉗TO220三極管引腳90度折彎工具鉗

恩瑞Erem 500103A引腳成形鉗用于將TO220、TO247等扁平引腳元件三極管/MOS管、連接器、功率消耗晶體管、可控硅的連接部彎折成90度直角，整型寬度15mm即3~5個引腳，堅固耐用，軍工航天類客戶常用。

聯系電話：18823303057
QQ在線客服

2104028976，2113429302 Vincent
農先生請撥打電話，或在線聯系我們，告訴我們你要什么
您將會得到省事省心的產品選型、價格報價服務！

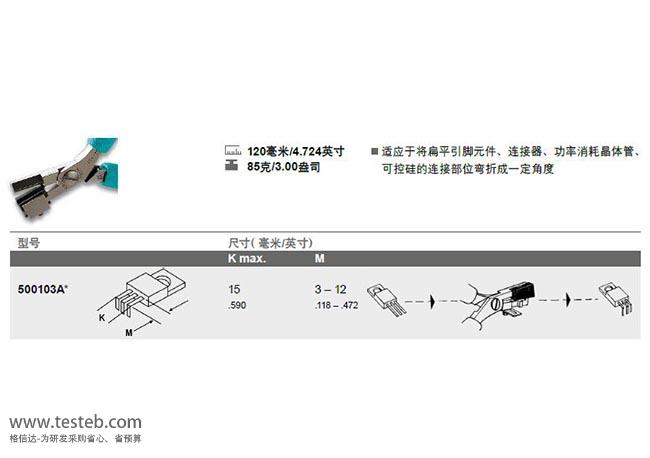

500103A說明書

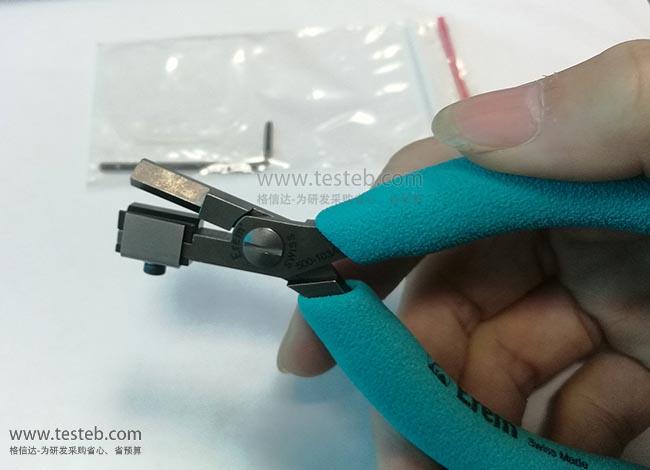

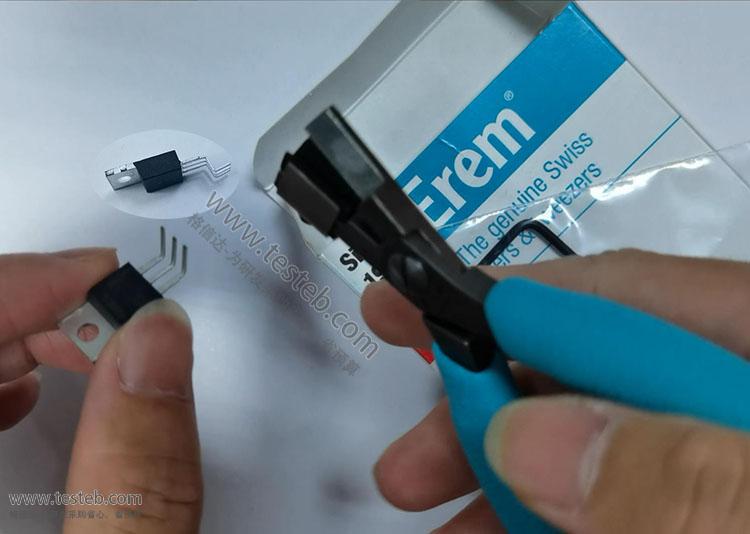

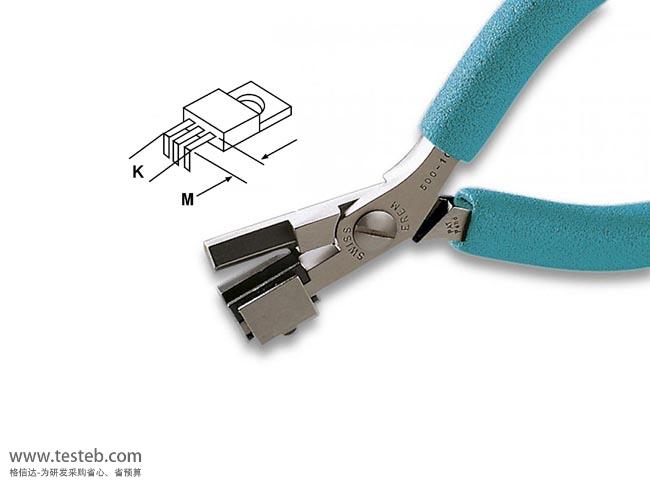

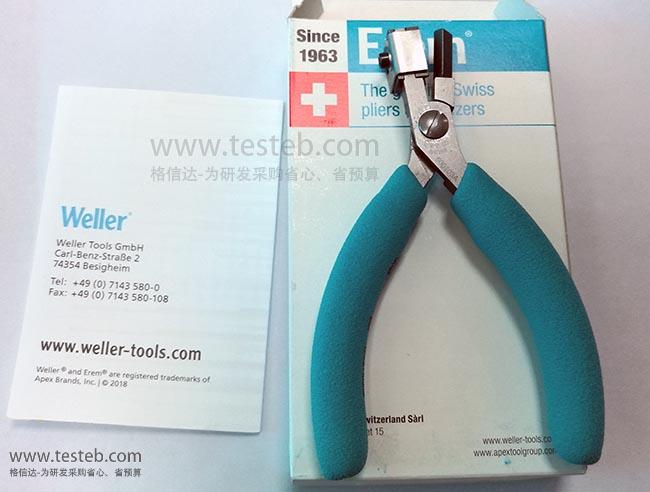

500103A圖片

瑞士Erem by Weller 500103A TO元件三極管整型規格參數與圖片

瑞士Erem恩瑞專業生產精密鑷子、剪鉗、成形鉗等高端手工具，滿足特殊工業應用，每個工具獨自研磨打造，符合瑞士Swiss Made品質的要求。Erem成形鉗工具用于元件連接部位的安全彎折、成形和準備，可將電阻、電容、二極管引腳彎折成C型、K型、直角等形狀，也可處理扁平直插電路引腳器件如TO系列元件和DIP元件，整形、校直、剪切，拔取芯片等。恩瑞EREM工具精密度和質量享有盛譽，結合易用性與操作舒適性，成為全球制造工藝的理想工具

恩瑞EREM 500103A成型鉗特點

用于MOSFET集成元件和功率消耗晶體管等有源元件、主動元件、三極管引腳整形，安全折彎成型

扁平元件TO系列TO126、TO218、TO220引腳彎折90度直角成型

可處理NMOS、PMOS元件MOS管15mm寬度，3~5個引腳一次成形打彎

瑞士Erem 500103A成型鉗采用高級工具鋼材質制造，堅固耐用

長度120mm，重量85g，啞光表面，靜電防護

瑞士EREM引腳成形鉗型號規格表

型號	彎角類型	適用元件	成型規格	備注
554E成型鉗	U形成型	二極管、電阻、電容	可折彎最大引腳直徑0.7mm，U型直徑2mm	無源元件連接區域，U形
554A折彎鉗	U形	二極管、電阻、電容	可折彎最大引腳直徑0.7mm，U型直徑1.5mm	無源元件連接區域，U形，縱向成形
554TX	U型	二極管、電阻、電容	可折彎最大引腳直徑0.7mm，U型直徑1.2mm	適用于固定組件，在一次操作中即可實現兩個彎頭的成形
50788	U形弧	二極管、電阻、電容	距元件3mm，U型直徑1.5mm,引腳留長最小4mm	適用于按照剪切和彎折兩次操作達到預先確定的長度
50789Z成型鉗	K型鉗	二極管、電阻、電容	距元件2mm，外直角或內直角	適用于不同類型元件的剪切和彎折兩種不同的工藝
500103A成形鉗	90度	TO220集成元件、扁平元件和晶體管、MOS三極管	距元件3~12mm，引腳寬度最大15mm	適應于將扁平引腳元件、連接器、功率消耗晶體管、可控硅等有源元件的連接部位彎折成一定角度
500210E	90度折彎	TO系列元件、二極管三極管和機械零件	距元件3.8~15mm，引腳寬度最大11mm	適應于剪切和將TO系列元件、二極管和機械零件彎折的連接部位成合適角度
500104A成型鉗	90度折角	T0126/T0218/T0220元件等、MOS管	距元件3.8~15mm，中心引腳比邊緣長2.54mm	適應于彎折TO126、T0218、T0220系列和功率消耗晶體管引腳彎成兩排90?直角
80013C	高精度成型鉗	扁平元件、連接器、晶體管	余留引腳長度2.8mm，最大引腳寬13mm	用于扁平集成電路、四列直引腳器件的高精度成形
809IC成形鉗	DIL針腳成型鉗	DIL引腳剪切和彎折	最大處理寬度25mm	適用于將DIL引腳剪切和彎折到90度，最多可處理20個DIL引腳
505C起拔鉗	插入和拔取	IC和SMD元件	14-16針腳，元件寬度300mm	505BGC：28mm、寬300mm，505BG：28mm、寬600mm
808G	校直工具	校直連接器、DIL、IC引腳	鉗頭寬42mm，防靜電	實用校直工具，適用于校直連接器/DIL/IC引腳，最多可處理16個引腳
670EE剪鉗	引腳剪切	IC和SMD元件	齊平切口	用于尺寸最小達0.25毫米/.010英寸的SMD微型封裝連接點，也用于小于1/20”的節距
593AE尖口鉗	引腳剪鉗	IC和SMD元件	齊平切口	可直接在元件上剪切DIL引腳，高密度板的解決方案
530E定長剪鉗	引腳留固定長度530E06、530E08、530E10、530E12、530E13、530E15、530E18、530E20，銅線保留分別0.6mm~2.0mm；549E剪切銅線保留1.5毫米、549E10保留1.0mm、549E12保留1.2mm切口齊平。可調剪切保留長度 530E15A：1.2mm~6mm，573EB：0~5mm
