[停產]Tektronix泰克TDS2024C示波器200MHz帶寬4通道2G采樣率

泰克示波器Tektronix TDS2024C含4個模擬通道，200MHz帶寬，2 GS/s采樣率，所有通道上提供至少10X過采樣率，準確捕獲信號，包含16種自動測量、FFT分析、波形數學運算和光標，可選配A622電流探頭、TPP0201無源探頭及P5200A高壓探頭。

數字示波器品牌：泰克Tektronix
泰克Tektronix

請撥打電話，或在線聯系我們，告訴我們你要什么
您將會得到省事省心的產品選型、價格報價服務！
  • 泰克Tektronix示波器與探頭TDS2024C
  • 泰克Tektronix示波器與探頭TDS2024C
  • 泰克Tektronix示波器與探頭TDS2024C

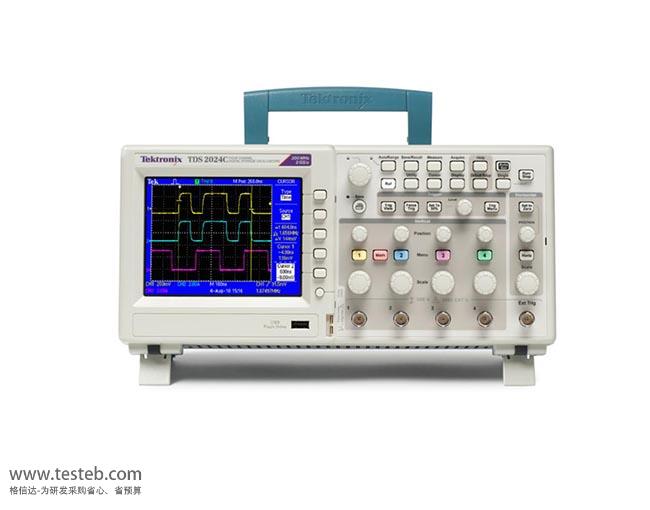

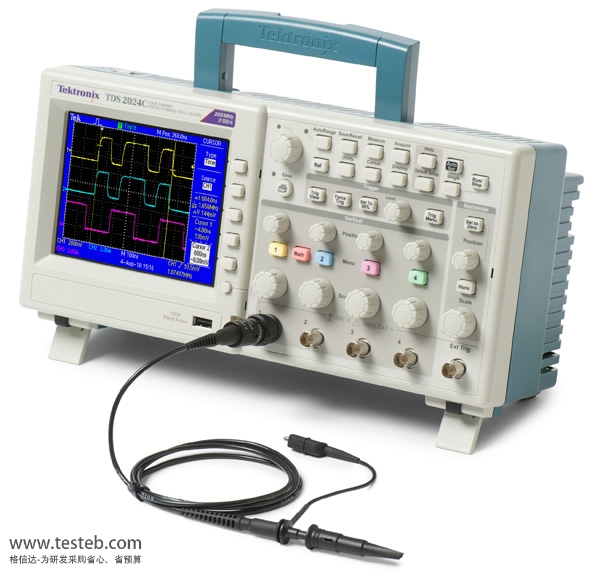

TDS2024C圖片

  • TDS2024C
  • TDS2024C
  • TDS2024C

泰克Tektronix TDS2024C 數字示波器規格參數與圖片

泰克TDS2024C數字示波器在所有時間所有通道上提供至少10X過采樣率，準確捕獲信號，包含16種自動測量、FFT分析、波形數學運算和光標，簡化設備分析，測試通過/失敗摘要表，清楚地顯示多少個波形位于指定模板極限范圍內，消除錯誤。



Tektronix TDS2024C示波器專用前面板控制功能，簡便易用的前面板控制功能，減少學習時間，用更多的時間完成自己的工作。前面板USB主機端口，迅速存儲和傳送波形和設置；后面板USB設備端口，簡便地連接個人電腦；使用NI LabVIEW SignalExpress™軟件控制示波器，記錄數據，簡化數據傳送，存檔測試結果。明亮的有源彩色顯示器，在遠處、在某個角度或在光線暗的情況下清楚地查看波形和測量結果。



Tektronix TDS2000C數字存儲示波器系列型號參數和報價

型號 TDS2001C TDS2002C TDS2004C TDS2012C TDS2014C TDS2022C TDS2024C
顯示器 TFT TFT TFT TFT TFT TFT TFT
帶寬 50 MHz 70 MHz 70 MHz 100 MHz 100 MHz 200 MHz 200 MHz
通道 2 2 4 2 4 2 4
外部觸發輸入 所有型號均包括
每條通道的采樣率 500 MS/s 1.0 GS/s 1.0 GS/s 2.0 GS/s 2.0 GS/s 2.0 GS/s 2.0 GS/s
記錄長度 所有型號的所有時基均為 2.5k 點
垂直分辨率 8 位
垂直靈敏度 使用經校準的微調時所有型號均為 2 mV 至 5 V/div
直流垂直精度 所有型號均為 ± 3%
垂直縮放 垂直擴展或壓縮動態或停止波形
最大輸入電壓 300 VRMS CAT II；超過 100 kHz 時以 20 dB/倍頻程下降至 3 MHz 時的 13Vp-p AC
位置范圍 2 mV 至 200 mV/div +2 V >200 mV 至 5 V/div +50 V
帶寬限制 所有型號均為 20 MHz
輸入耦合 所有型號均提供 AC、DC、GND
輸入阻抗 1 MΩ 并聯 20 pF
時基范圍 5 ns 至 50 s/div 5 ns 至 50 s/div 5 ns 至 50 s/div 2.5 ns 至 50 s/div 2.5 ns 至 50 s/div 2.5 ns 至 50 s/div 2.5 ns 至 50 s/div
時基精度 50 ppm
水平縮放 水平擴展或壓縮動態或停止波形
USB 端口 USB 主控端口位于前面板上，支持 USB 閃存驅動器 USB 設備端口位于儀器后面，支持 PC 及所有兼容 PictBridge 打印機的連接
GPIB 可選

TEK泰克TDS2000C示波器規格說明書http://iamabigfatstupidface.com/download/201705/Tektronix_TDS2000C.pdf



泰克TDS2024C數字示波器探頭配置型號規格

A621電流探頭：50 kHz，10 mA 至 2000 A，AC，BNC

A622電流探頭：100 kHz，10 mA 至 100 A，AC/DC，BNC

P6022電流探頭：120 MHz，1 mA 至 3 A，AC，BNC

P2220無源探頭：200 MHz，1X/10X，BNC

TPP0101無源探頭：100 MHz，10X，BNC

TPP0201無源探頭：200 MHz，10X，BNC

P5200A高壓探頭：50 MHz，50X/500X，1.3 kV，差分，BNC



泰克TDS2024C示波器包裝附件

4支TPP0201 200MHz無源探頭、TekProbe電源，軟提包，HCTEK4321硬提包.。TDS2024C在緊湊的設計中為您提供了經濟的性能，標配終身保修，降低擁有成本。
