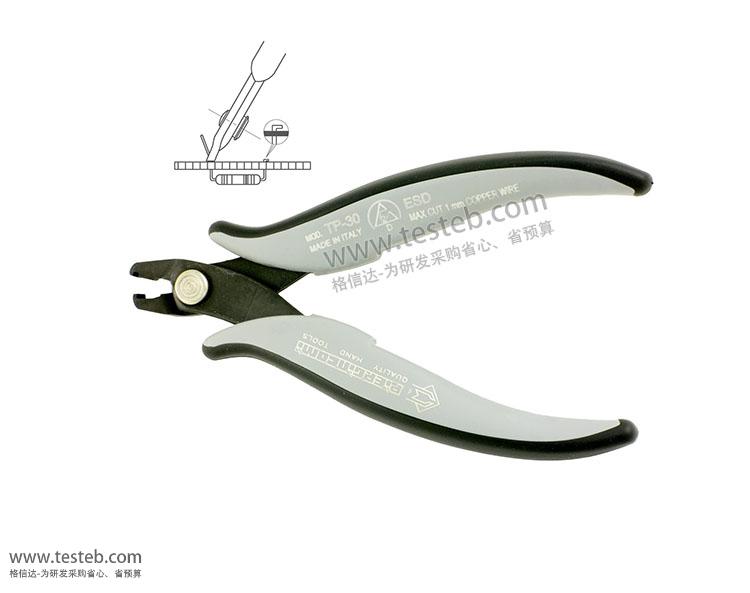

皮爾杰克Piergiacomi TP-30成型剪切鉗把二極管電阻引腳向PCB線路板彎曲壓平

意大利Piergiacomi TP-30成型鉗一次操作可以把電阻電容二極管引腳剪切并彎曲cuts and bends，使得板上引腳向PCB線路板彎折180度壓平固定，便于后續錫焊，可用于1mm導線即18號線規直徑彎切，另有彎折30度等特殊鉗子可選。

電阻二極管打K成型品牌：皮爾杰克Piergiacomi
皮爾杰克Piergiacomi

請撥打電話，或在線聯系我們，告訴我們你要什么
您將會得到省事省心的產品選型、價格報價服務！
  • 皮爾杰克Piergiacomi元件引腳成型鉗TP-30
  • 皮爾杰克Piergiacomi元件引腳成型鉗TP-30
  • 皮爾杰克Piergiacomi元件引腳成型鉗TP-30
  • 皮爾杰克Piergiacomi元件引腳成型鉗TP-30
  • 皮爾杰克Piergiacomi元件引腳成型鉗TP-30

TP-30圖片

  • TP-30
  • TP-30
  • TP-30
  • TP-30
  • TP-30

皮爾杰克Piergiacomi TP-30 電阻二極管打K成型規格參數與圖片

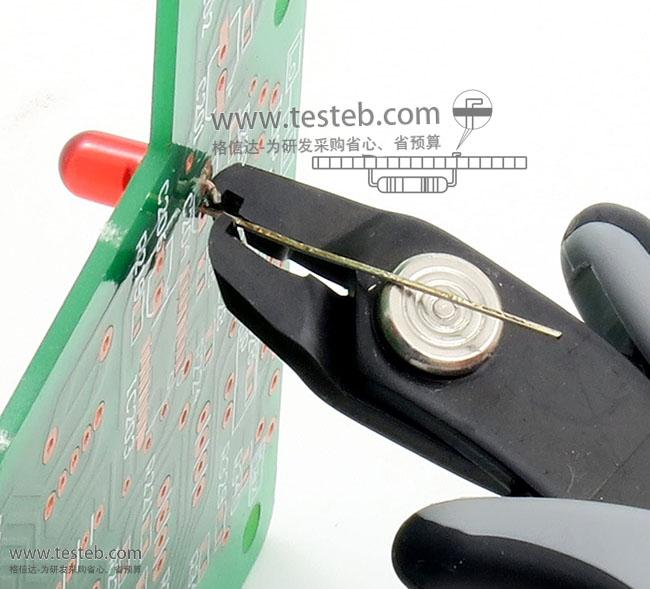

Piergiacomi皮爾杰克TP-30成型剪切鉗一次操作可以把電阻、電容、二極管引腳剪切并向線路板彎折180度壓平固定cuts and bends the component wire against the PCB，便于后續錫焊等工序，可用于1mm線徑以內管腳操作。意大利Piergiacomi有60多種特殊工具針對電子領域的專門應用，滿足各種常規及實驗性需求的手動操作應用，包括斜口鉗、引腳成型鉗及剝線鉗。皮爾杰克PIERGIACOMI成型鉗系列用于對電容、電阻、二極管引腳及MOSFE、TO220三極管和五極管進行整型彎折，可做成C型、L型、U形、K型以及90度直角成型、高低錯位/長短成形以及特殊角度彎切。

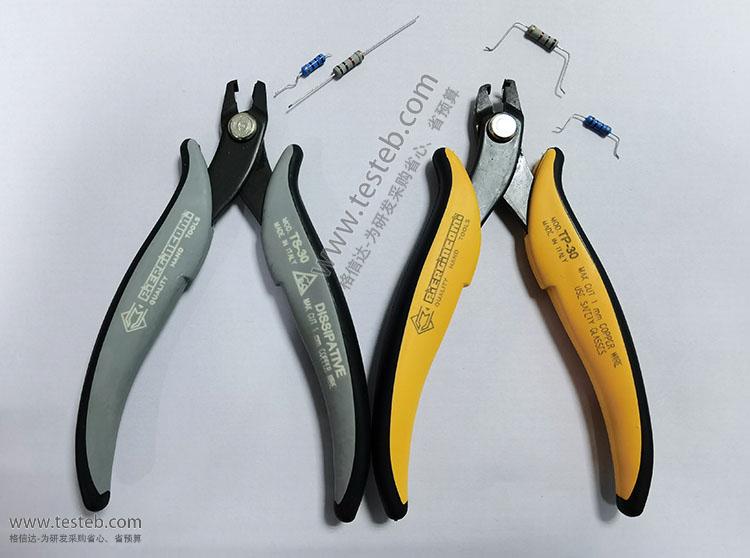

幾款PCB線路板上引腳成型剪切鉗

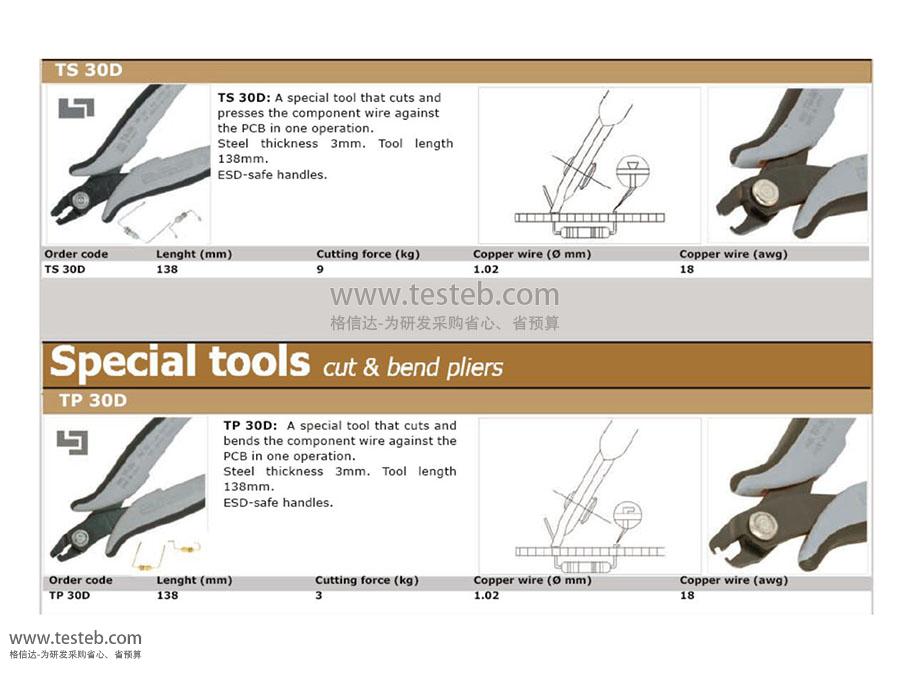

TS-30壓切鉗Cut &press pliers：一次性將二極管及電阻元件引腳在PCB板上剪切并把斷口壓扁成焊點狀貼緊固定，A special tool that cuts and presses the component wire against the PCB in one operation.

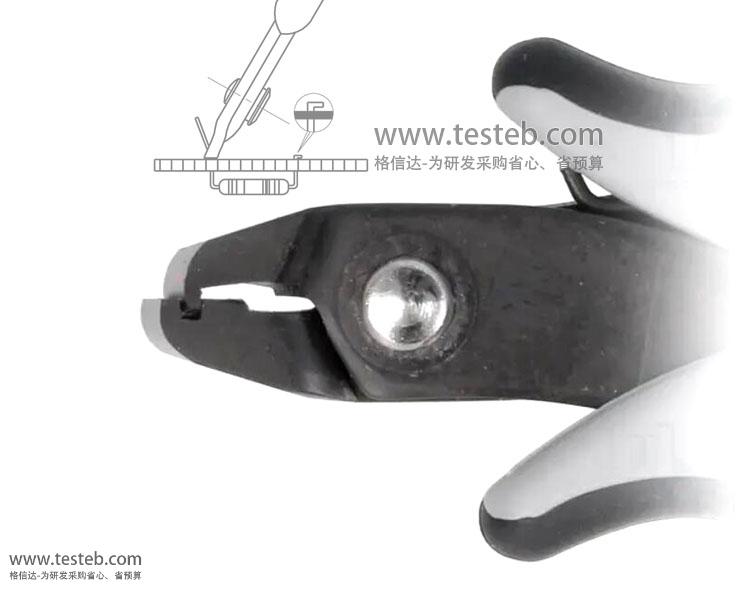

TP-30彎切鉗Cut bend pliers：剪切引腳并保留一小段引腳向外180度彎曲壓平緊貼線路板，A special tool that cuts and bends the component wire against the PCB in one operation.

TP-5000/15 30度彎切定長剪鉗：對PCB密集區域元件引腳末端剪切并保留1.5mm余料使其成向外折彎30度，Special tool for end cutting, ideal when needed to access in dense areas of PCBs. It cuts and bends the component lead in one operation, fixing it to the circuit board.

TR-5000W定長剪鉗Cut at different height：密集線路板上剪切引腳保留固定長度，0~5mm可調，剪徑1.3mm

皮爾杰克成型剪切鉗規格文檔http://iamabigfatstupidface.com/download/201711/Piergiacomi_TP5000.pdf。



意大利皮爾杰克PIERGIACOMI成型鉗型號規格

型號 適用元件 成型規格 適用直徑/線規/剪切力度
二極管引腳成型剪切
TS 30壓切鉗 電阻、二極管 將PCB板引腳剪切并壓扁平緊貼在線路板上 Φ1.02mm，18awg，9.0kg
TP 30彎切鉗 電阻、二極管 剪切引腳并保留一小段向PCB板彎曲平貼 Φ1.02mm，18awg，3.0kg
TP 5000/15彎切鉗 電阻、二極管 線路板引腳向外折彎30°角，末端剪切并保留1.5mm Φ1.02mm，18awg，3.0kg
TR-5000W定長剪切 二極管等元件 剪切導線保留固定長度，0~5mm可調，剪徑1.3mm Φ1.3mm，16awg，3.5kg
電阻二極管打K型腳、C型/O形/歐形成型
PTR-30L成型鉗 電容等元件 把引腳距離擴寬張開2.5mm，成L型并剪切保留2.54mm Φ1.02mm，18awg，3.0kg
PNR-30打K鉗 C型元件，
電阻電容等		 打K腳，鉗頭45度彎造型可觀察引腳過程 Φ1.02mm，18awg，3.0kg
PNG-5000 電容、電阻 距離2.8mm，弧直徑3.5mm，僅折彎，不剪切 Φ1.02mm，18awg，3.0kg
PNR-5000成型剪切 二極管引腳等 元件折K型腳距離3~16mm可調，并剪切保留2.5mm Φ1.02mm，18awg，3.0kg
PTR-30C/5成型鉗 電阻電容等 打K型并剪切弧后引腳留長4.0mm Φ1.30mm，16awg，5.5kg
U型成型，本體兩端打直角90度
PPR-5001D 電阻等元件 元件引腳U型成型，寬10.16mm即1cm Φ0.6~0.8mm，3.0kg
PPR-5002D 電阻等元件 元件引腳U型成型，寬12.70mm，即1.2厘米 Φ0.6~0.8mm，3.0kg
PPR-5003D 電阻等元件 元件引腳U型成型，寬15.24mm Φ0.6~0.8mm，3.0kg
三極管折直角——TO220元件3、5、7引腳整形，將MOSFET-NMOS/PMOS管腳成不同高低、長短定型，具體選型請聯系咨詢
PN 5040/7成型鉗 TO220三極管 把引腳折彎90°直角、或兩次折彎成貼裝效果 Φ1.3mm，16awg，3.0kg
PN-5050 TO220元件 折中間成90度前踢3.81mm Φ1.3mm，16awg，3.0kg
PN-5050/3 ESD TO220、TO247 折中心引腳成直角前踢距離5.08mm Φ1.3mm，16awg，3.0kg
PN-5050/04 TO220、TO247 折兩邊引腳前踢距離5.08mm Φ1.3mm，16awg，3.0kg
PN-5050/10 TO220元件 折兩邊引腳前踢突出2.54mm Φ1.3mm，16awg，3.0kg
PN-5050/36 TO220 5引腳 2-4引腳距離3mm Φ1.3mm，16awg，3.0kg
PN-5050/38 五極管成型 1-3-5引腳前踢突3mm Φ1.3mm，16awg，3.0kg
PN-5050/6成型鉗 TO220元件 三個引腳折彎90度直角，中心多突長2.54mm Φ1.3mm，16awg，3.0kg
PN-5050/7 TO220元件 引腳折彎90度直角，中心少短2.54mm Φ1.3mm，16awg，3.0kg
PN-5050/21 TO220 5引腳 引腳折彎90度直角，1-3-5比2-4少短2.54mm Φ1.3mm，16awg，3.0kg
PN-5050/25 TO092元件 中間引腳突起，腳距1.27mm Φ1.3mm，16awg，3.0kg
PN-5050/49 TO092元件 使中間引腳折彎前踢，比兩個邊腳突出2.54mm Φ1.3mm，16awg，3.0kg
PNI-5000D整形鉗 扁平IC芯片引腳 管腳整形，2次彎折90度直角，一邊整排彎成臺階狀 Φ0.80mm，20awg，3.0kg
PNI-5015剪切鉗 三極管定長剪鉗 三五極管引腳剪切保留固定長度，可調整1.5mm~10mm 0.64mm，22號線規, 5kg
