意大利皮爾杰克Piergiacomi TS-30壓切鉗把電阻二極管引腳剪切并壓扁成焊點

Piergiacomi皮爾杰克TS-30壓切鉗可以一次性將二極管及電阻元件引腳在PCB板上剪切，并把斷口壓扁成焊點狀貼緊固定，便于后續上錫焊接操作，另有彎折角度、定長剪切鉗等成型工具鉗子。

電阻二極管打K成型品牌：皮爾杰克Piergiacomi
皮爾杰克Piergiacomi

請撥打電話，或在線聯系我們，告訴我們你要什么
您將會得到省事省心的產品選型、價格報價服務！
  • 皮爾杰克Piergiacomi元件引腳成型鉗TS-30
  • 皮爾杰克Piergiacomi元件引腳成型鉗TS-30
  • 皮爾杰克Piergiacomi元件引腳成型鉗TS-30
  • 皮爾杰克Piergiacomi元件引腳成型鉗TS-30
  • 皮爾杰克Piergiacomi元件引腳成型鉗TS-30

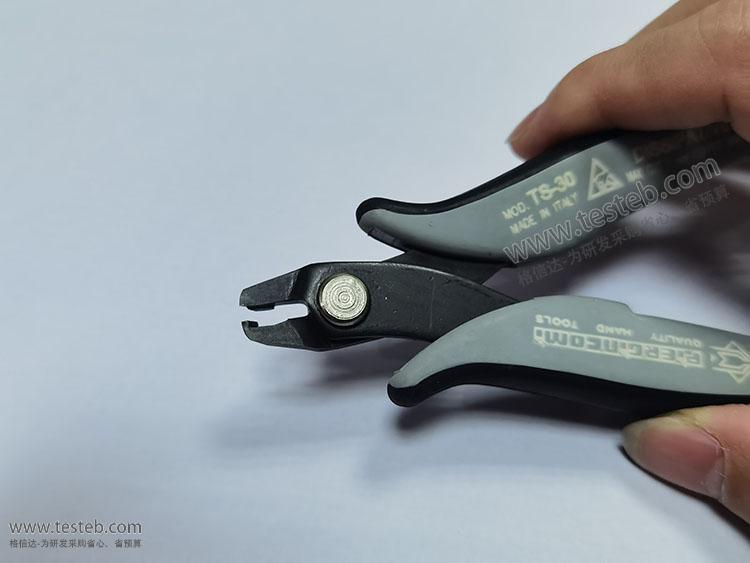

TS-30圖片

  • TS-30
  • TS-30
  • TS-30
  • TS-30
  • TS-30

皮爾杰克Piergiacomi TS-30 電阻二極管打K成型規格參數與圖片

意大利Piergiacomi是專業制造工具的一家公司，曾為世界著名品牌HAKKO白光、EDSYN愛迪生、GOOT固特太洋等做鑷子鉗子代工貼牌。同時Piergiacomi皮爾杰克也有自己獨有的手工具產品，有60多種特殊工具針對電子領域的專門應用，滿足各種常規及實驗性需求的手動操作應用，包括斜口鉗、引腳成型鉗及剝線鉗。皮爾杰克成型鉗系列用于對電容、電阻、二極管引腳及MOSFE、TO220三極管和五極管進行整型彎折，可做成C型、L型、U形、K型以及90度直角成型、高低錯位/長短成形以及特殊角度彎切。



Piergiacomi皮爾杰克PCB線路板二極管引腳成型剪切鉗

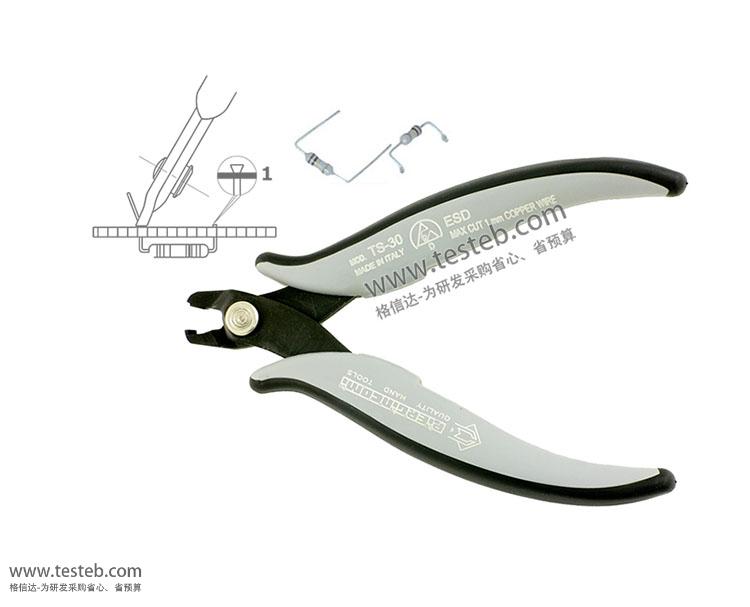

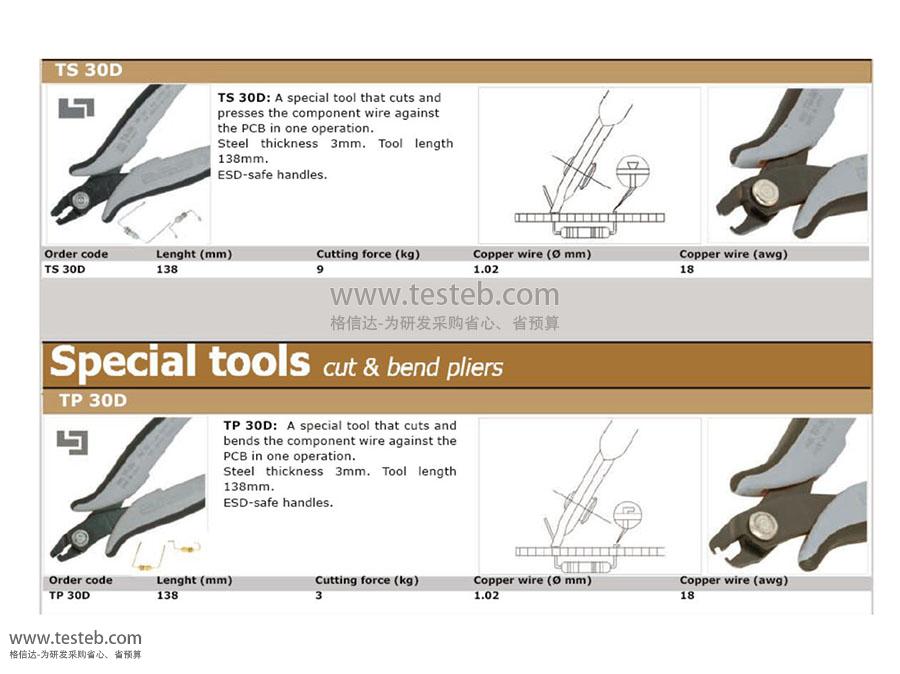

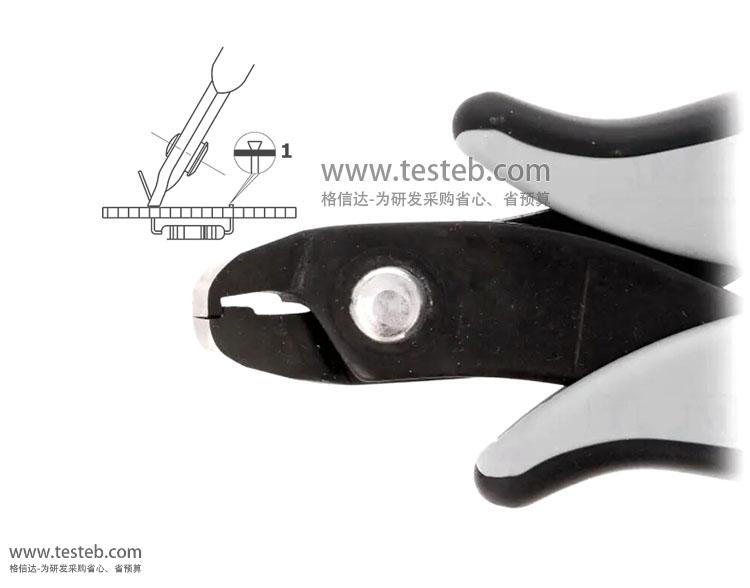

TS-30壓切鉗：一次性將二極管及電阻元件引腳在PCB板上剪切并把斷口壓扁成焊點狀貼緊固定

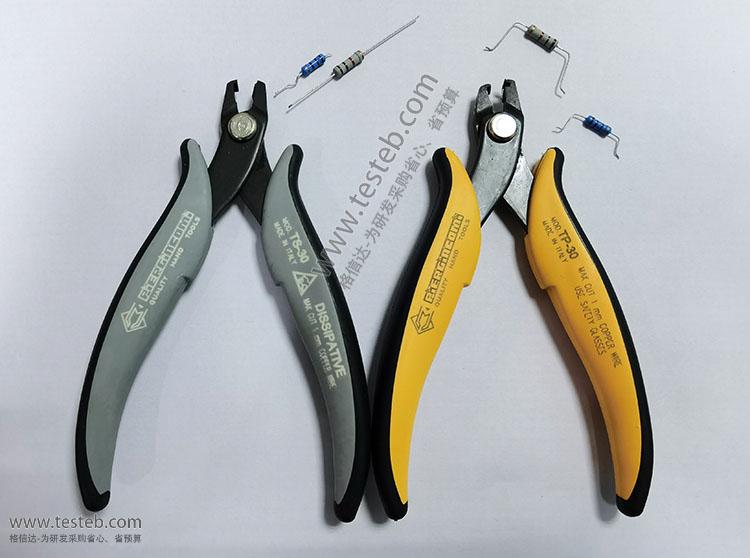

TP-30彎切鉗：剪切引腳并保留一小段引腳向外180度彎曲壓平緊貼線路板

TP-5000/15 30度彎切定長剪鉗：對PCB密集區域元件引腳末端剪切并保留1.5mm余料使其成向外折彎30度

TR-5000W定長剪鉗：密集線路板上剪切引腳保留固定長度，0~5mm可調，剪徑1.3mm

皮爾杰克成型工具鉗規格文檔http://iamabigfatstupidface.com/download/201711/Piergiacomi_TP5000.pdf。



意大利PIERGIACOMI皮爾杰克成型鉗型號規格表

型號 適用元件 成型規格 適用直徑/線規/剪切力度
二極管引腳成型剪切
TS 30壓切鉗 電阻、二極管 將PCB板引腳剪切并壓扁平緊貼在線路板上 Φ1.02mm，18awg，9.0kg
TP 30彎切鉗 電阻、二極管 剪切引腳并保留一小段向PCB板彎曲平貼 Φ1.02mm，18awg，3.0kg
TP 5000/15彎切鉗 電阻、二極管 線路板引腳向外折彎30°角，末端剪切并保留1.5mm Φ1.02mm，18awg，3.0kg
TR-5000W定長鉗 二極管等元件 剪切導線保留固定長度，0~5mm可調，剪徑1.3mm Φ1.3mm，16awg，3.5kg
電阻二極管打K型腳、C型/O形/歐形成型
PTR-30L成型鉗 電容等元件 把引腳距離擴寬張開2.5mm，成L型并剪切保留2.54mm Φ1.02mm，18awg，3.0kg
PNR-30打K鉗 C型元件，
電阻電容等		 打K腳，鉗頭45度彎造型可觀察引腳過程 Φ1.02mm，18awg，3.0kg
PNG-5000 電容、電阻 距離2.8mm，弧直徑3.5mm，僅折彎，不剪切 Φ1.02mm，18awg，3.0kg
PNR-5000成型剪切 二極管引腳等 元件折K型腳距離3~16mm可調，并剪切保留2.5mm Φ1.02mm，18awg，3.0kg
PTR-30C/5成型鉗 電阻電容等 打K型并剪切弧后引腳留長4.0mm Φ1.30mm，16awg，5.5kg
U型成型，本體兩端打直角90度
PPR-5001D 電阻等元件 元件引腳U型成型，寬10.16mm即1cm Φ0.6~0.8mm，3.0kg
PPR-5002D 電阻等元件 元件引腳U型成型，寬12.70mm，即1.2厘米 Φ0.6~0.8mm，3.0kg
PPR-5003D 電阻等元件 元件引腳U型成型，寬15.24mm Φ0.6~0.8mm，3.0kg
TO元件三極管五極管引腳整形，將MOSFET-NMOS/PMOS管腳折彎90度直角，成不同高低、長短定型，具體選型請聯系咨詢
PN 5040/7成型鉗 TO220三極管 把引腳折彎90°直角、或兩次折彎成貼裝效果 Φ1.3mm，16awg，3.0kg
PN-5050 TO220元件 折中間成90度前踢3.81mm Φ1.3mm，16awg，3.0kg
PN-5050/3 ESD TO220、TO247 折中心引腳成直角前踢距離5.08mm Φ1.3mm，16awg，3.0kg
PN-5050/04 TO220、TO247 折兩邊引腳前踢距離5.08mm Φ1.3mm，16awg，3.0kg
PN-5050/10 TO220元件 折兩邊引腳前踢突出2.54mm Φ1.3mm，16awg，3.0kg
PN-5050/36 TO220 5引腳 2-4引腳距離3mm Φ1.3mm，16awg，3.0kg
PN-5050/38 五極管成型 1-3-5引腳前踢突3mm Φ1.3mm，16awg，3.0kg
PN-5050/6成型鉗 TO220元件 三個引腳折彎90度直角，中心多突長2.54mm Φ1.3mm，16awg，3.0kg
PN-5050/7 TO220元件 引腳折彎90度直角，中心少短2.54mm Φ1.3mm，16awg，3.0kg
PN-5050/21 TO220 5引腳 引腳折彎90度直角，1-3-5比2-4少短2.54mm Φ1.3mm，16awg，3.0kg
PN-5050/25 TO092元件 中間引腳突起，腳距1.27mm Φ1.3mm，16awg，3.0kg
PN-5050/49 TO092元件 使中間引腳折彎前踢，比兩個邊腳突出2.54mm Φ1.3mm，16awg，3.0kg
PNI-5000D整形鉗 扁平IC芯片引腳 管腳整形，2次彎折90度直角，一邊整排彎成臺階狀 Φ0.80mm，20awg，3.0kg
PNI-5015剪切鉗 三極管定長剪鉗 三五極管引腳剪切保留固定長度，可調整1.5mm~10mm 0.64mm，22號線規, 5kg
