U1030成型板二極管引腳直角成型L type電阻色環折彎U型整形工具

U1030二極管成型板用于把電阻、色環兩邊引腳折彎L type直角成U型，適用于1/8W、1/4W、1/2W、1W、2W、3W、5W電阻整形，即寬度在10mm~35mm，是DIY或小批量研發樣板元器件彎折造型好幫手。

電阻二極管打K成型品牌：國產品牌
國產品牌

請撥打電話，或在線聯系我們，告訴我們你要什么
您將會得到省事省心的產品選型、價格報價服務！
  • 國產品牌元件引腳成型鉗U1030
  • 國產品牌元件引腳成型鉗U1030
  • 國產品牌元件引腳成型鉗U1030
  • 國產品牌元件引腳成型鉗U1030
  • 國產品牌元件引腳成型鉗U1030

U1030圖片

  • U1030
  • U1030
  • U1030
  • U1030
  • U1030

國產品牌 U1030 電阻二極管打K成型規格參數與圖片

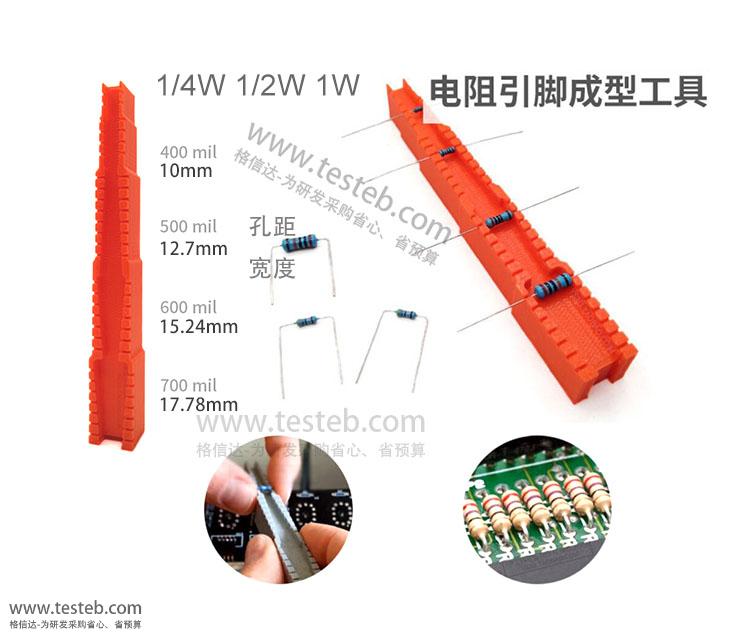

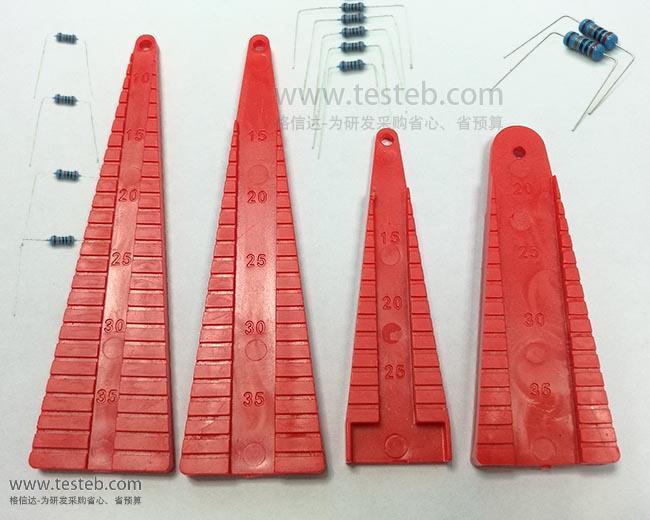

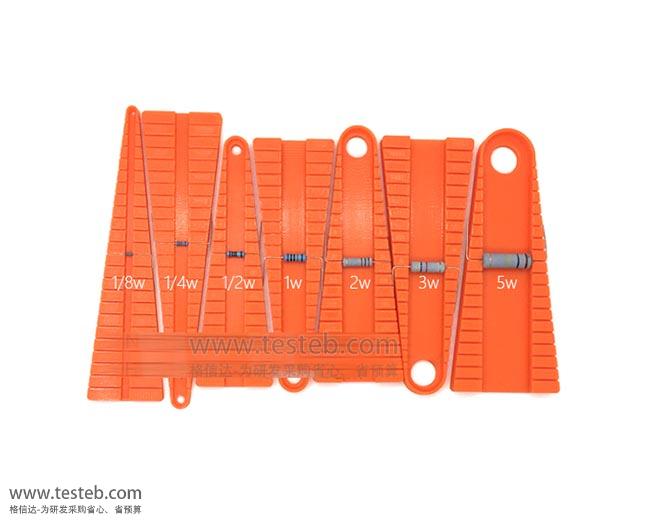

U1030成型板用于電感、電阻、色環二極管IC元件引腳兩端折彎直角成U形狀，成型凹槽寬度10mm~35mm，適合1/8W、1/4、1/2W、1W 、2W、3W、5W電阻尺寸的整形，阻燃抗靜電PE，是DIY及小批量研發樣板元器件整形工具好幫手。

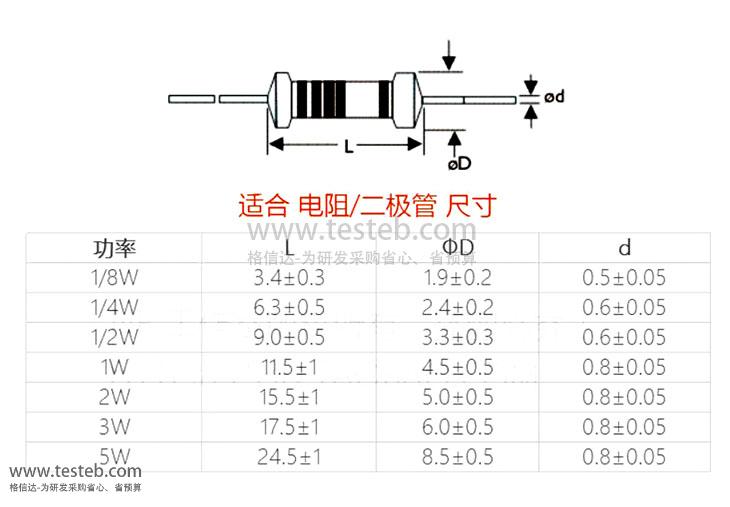

色環電阻二極管成型尺寸規格

電阻功率 元件本體寬度
L type直角成型后總長		 元件本體直徑 引腳直徑
1/8W電阻 3.4mm±0.3mm 1.9mm±0.2mm 0.5mm±0.05mm
1/4W 6.3mm±0.5mm 2.4mm±0.2mm 0.6mm±0.05mm
1/2W 9.0mm±0.5mm 3.3mm±0.3mm 0.6mm±0.05mm
1W電阻 11.5mm±1mm 4.5mm±0.5mm 0.8mm±0.05mm
2W 15.5mm±1mm 5.0mm±0.5mm 0.8mm±0.05mm
3W 17.5mm±1mm 6.0mm±0.5mm 0.8mm±0.05mm
5W電阻 24.5mm±1mm 8.5mm±0.5mm 0.8mm±0.05mm

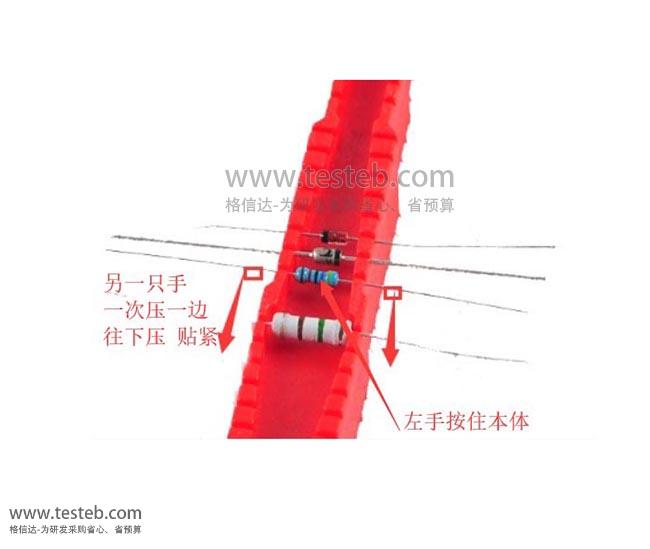

二極管引腳成型彎折

本公司深圳格信達科技另有代理各類進口意大利皮爾杰克Piergiacomi成型鉗（普通電子廠用）、瑞士Erem成型鉗（高端電子、軍工航天應用），可針對電子應用研發階段小批量及非標方案需求所用的元件整型，包括二極管打K型、C型、L型、U型鉗，以及TO220元件、三極管、MOS管引腳折彎直角、前踢、上突/下凹整形。

二極管U型成形鉗

瑞士恩瑞EREM成型鉗與意大利皮爾杰克PIERGIACOMI成形鉗型號

型號 類型 適用元件 成型規格
Erem 554E K形 二極管、電阻、電容 可折彎最大引腳直徑0.7mm，U型直徑2mm
554A折彎鉗 K形 二極管、電阻、電容 可折彎最大引腳直徑0.7mm，U型直徑1.5mm
50789Z 90度成型鉗 二極管、電阻、電容 距元件2mm，外直角或內直角
500103A 90度直角成型 三極管、TO元件、扁平元件和晶體管 距元件3~12mm，引腳寬度最大15mm
500104A 90度折彎直角 三極管、T0126/T0218、T0220元件等 距元件3.8~15mm，中心引腳比邊緣長2.54mm
80013C 高精度成型鉗 扁平元件、連接器、晶體管 余留引腳長度2.8mm，最大引腳寬13mm
809IC成形鉗 DIL針腳成型鉗 DIL引腳剪切和彎折 最大處理寬度25mm
505C起拔鉗 插入和拔取 IC和SMD元件 14-16針腳，元件寬度300mm
808G校直鉗 引腳壓直校正 校直連接器、DIL、IC引腳 鉗頭寬42mm，防靜電
670EP剪鉗 高精度剪切 IC和SMD元件 齊平切口
593AE尖口鉗 高精度剪切 IC和SMD元件 齊平切口
Erem定長剪鉗 元件引腳剪切保留長度：573EB定長鉗0~5mm可調整、 530E15A剪徑1.2mm保留可變長度1.2mm~6mm
Piergiacomi成型鉗
PNR-30		 K形折彎 C型元件，電阻電容等 彎45°，成型不剪切
PNG-5000 打K型 電容、電阻、二極管引腳等 距離2.8mm，弧直徑3.5mm，成型不剪切
PNR-5000 k型成型剪切 電容、電阻、二極管引腳等 元件距離3~16mm可調，帶剪切引腳留3mm
PTR-30-C/5 打K型并剪切 二極管電阻電容等 成并剪切后引腳留長4.0mm
PTR-30L L型成形鉗 電阻等元件 元件引腳成L型，留2.54mm

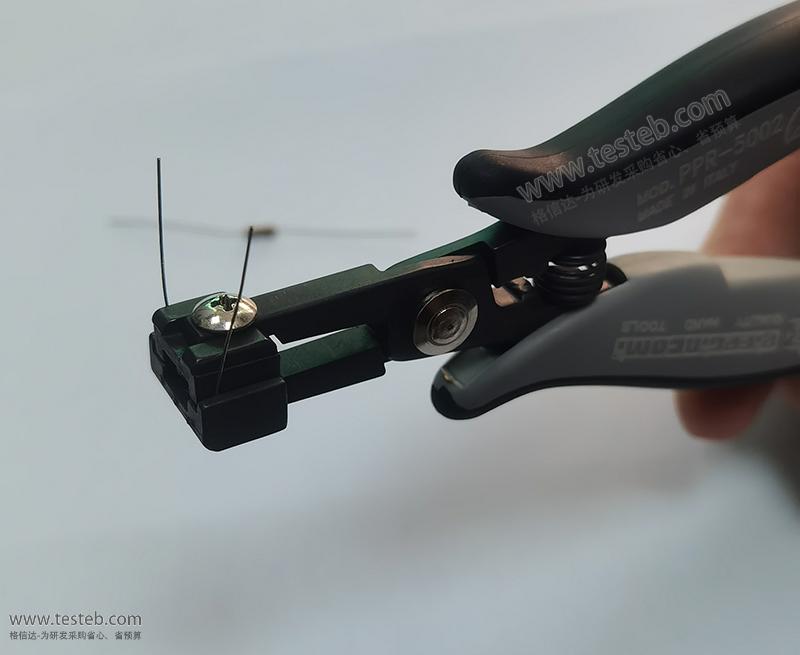

PPR-5001 U型成型鉗 電阻等元件 元件引腳U型成型，寬10.16mm
PPR-5002 U型成型 電阻等元件 元件引腳U型成型，寬12.70mm
PPR-5003 U型成型 電阻等元件 元件引腳U型成型，寬15.24mm
PN-5040/7D 90度角成型 TO元件、三極管 元件90°成型，最小距離5mm
PN-5050D 直角成形 TO220元件 中心引腳距離3.81mm
PN-5050/3D 直角成形 TO220、TO247 中心引腳距離5.08mm
PN-5050/04 打直角 TO220、TO247 邊緣引腳距離5.08mm
PN-5050/10 90度直角 TO220元件 兩邊引腳下折貼裝2.54mm
PN-5050/14 彎直角 T0220元件 中心引腳距離3.0mm
PN-5050/15 直角折彎 T0220元件 中間引腳距離突高2.5mm
PN-5050/16 直角成型鉗 T0220、T0247 邊緣引腳距離3.81mm
PN-5050/36 直角成型鉗 TO220元件5引腳 2-4引腳距離3mm
PN-5050/6 直角成型鉗 TO220元件 引腳折彎90度直角，中心腳突長2.54mm
